8.11 Снятие, обслуживание и установка ведущей шестерни раздаточного механизма
Снятие, обслуживание и установка ведущей шестерни раздаточного
механизма
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите сборку РКПП (см. Раздел
Снятие и установка трансмиссионной сборки).
2. Снимите датчики-выключатели огней заднего хода и нейтрального
положения трансмиссии (см. Раздел
Снятие, установка и проверка состояния датчиков-выключателей).
3. Снимите сборку раздаточной коробки с удлинением трансмиссии (см.
Раздел
Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Снимите удлинение трансмиссии с раздаточной коробки (см. Раздел
Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
5. Извлеките ведомую шестерню раздаточного механизма (см. Раздел
Снятие, обслуживание и установка ведомой шестерни раздаточного механизма).
|
6. Снимите ведущую шестерню
раздаточного механизма.
|
|
|
ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Смажьте подшипники и вручную оцените плавность
и бесшумность их вращения, проверьте подшипники на наличие признаков
чрезмерного износа, следов развития коррозии. Дефектные компоненты
замените.
2. Проверьте состояние боковых поверхностей зубьев и вала ведущей
шестерни. В случае выявления механических повреждений или признаков
чрезмерного износа замените шестерню.
|
3. При помощи щупа лезвийного
типа измерьте зазор между стопорным кольцом и внутренней обоймой
шарикового подшипника. Если результат измерения не удовлетворяет
нормативным требованиям (001 ÷ 0.15), подберите подходящее
сменное стопорное кольцо.
|
Толщина выпускаемых стопорных колец
Обозначение
|
Толщина, мм
|
805030041
|
1.53
|
805030042
|
1.65
|
805030043
|
1.77
|
|
|
ЗАМЕНА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

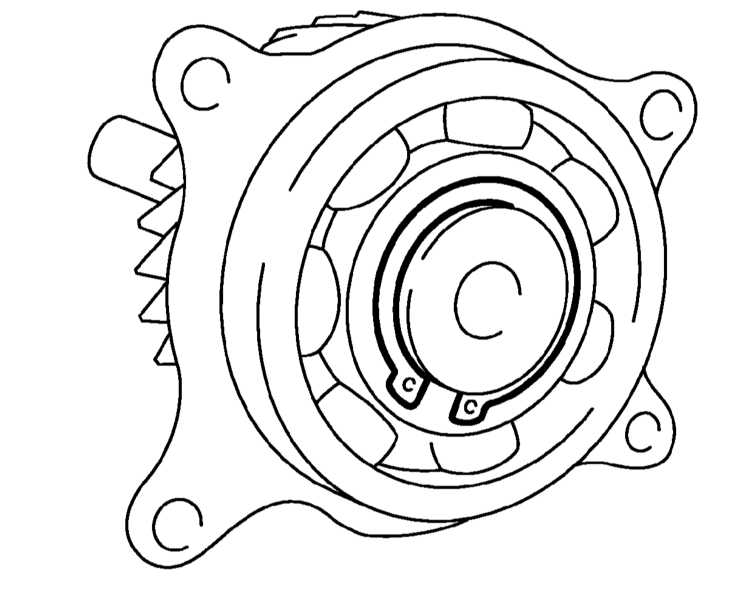

1. Снимите стопорное кольцо.
|
|
2. Установите сборку шестерни
в тиски и, воспользовавшись подходящей выколоткой, снимите
шариковый подшипник.
|
|
3. Уперев внутреннюю обойму
в оправку ST 39817700, посадите подшипник на вал ведущей шестерни.
|
Прикладываемое
посадочное усилие не должно превышать 10 кН (1 тонну)!
|
|
4. Посадите на вал ведущей шестерни стопорное кольцо.
5. Проверьте величину зазора между стопорным кольцом и внутренней
обоймой шарикового подшипника, в случае необходимости произведите
подбор нового кольца.
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|

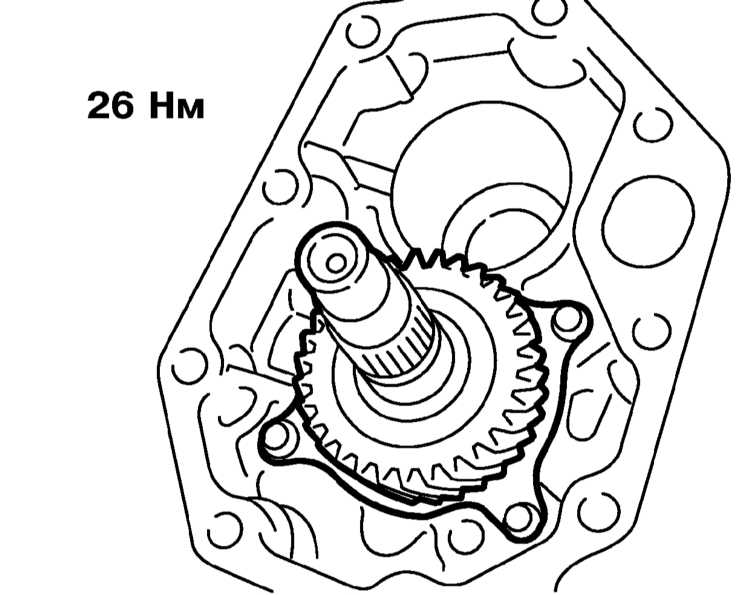

Установка производится в порядке, обратном порядку
демонтажа компонентов. Затяните болты крепления ведущей шестерни
раздаточной коробки с требуемым усилием (26 Нм).
|
|
|
|
