8.12 Снятие, обслуживание и установка ведомой шестерни раздаточного механизма
Снятие, обслуживание и установка ведомой шестерни раздаточного
механизма
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите сборку РКПП (см. Раздел
Снятие и установка трансмиссионной сборки).
2. Снимите датчики-выключатели огней заднего хода и нейтрального
положения трансмиссии (см. Раздел
Снятие, установка и проверка состояния датчиков-выключателей).
3. Снимите сборку раздаточной коробки с удлинением трансмиссии (см.
Раздел
Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Снимите удлинение трансмиссии с раздаточной коробки (см. Раздел
Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
|

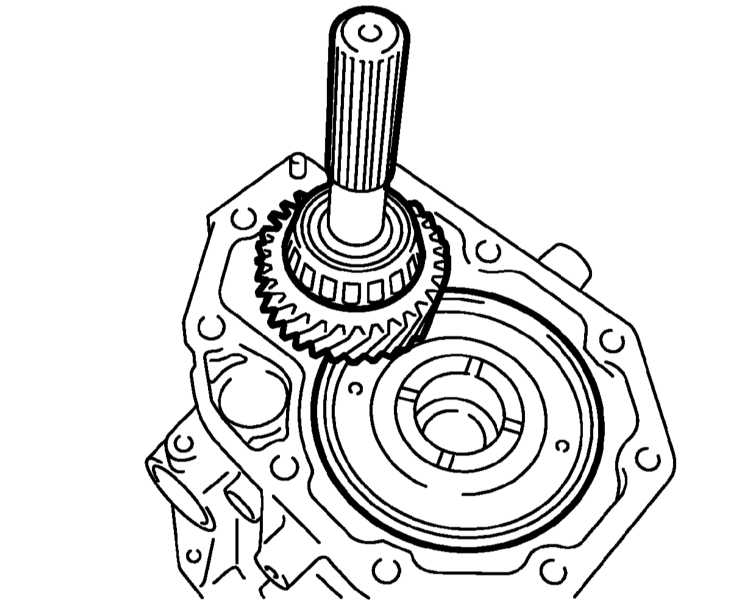

5. Извлеките ведомую шестерню
раздаточного механизма.
|
|
6. Снимите чашки подшипников
картеров раздаточной коробки и удлинения трансмиссии.

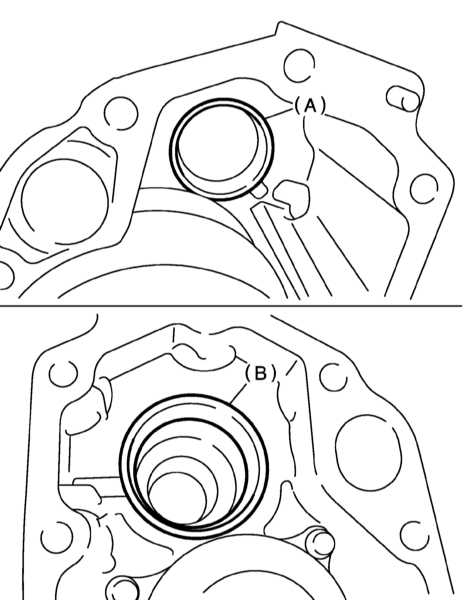

A — Чашка подшипника картера удлинения трансмиссии
B — Чашка подшипника картера раздаточной коробки
|
|
|
ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Смажьте подшипники и вручную оцените плавность
и бесшумность их вращения, проверьте подшипники на наличие признаков
чрезмерного износа, следов развития коррозии. Дефектные компоненты
замените.
2. Проверьте состояние боковых поверхностей зубьев и вала ведомой
шестерни. В случае выявления механических повреждений или признаков
чрезмерного износа замените шестерню.
|
|
Замена подшипников
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
1. При помощи специального
приспособления ST 498077000 снимите роликовый подшипник с
обращенного при установке в сторону удлинения трансмиссии
конца вала.
A — Роликовый подшипник
|
|

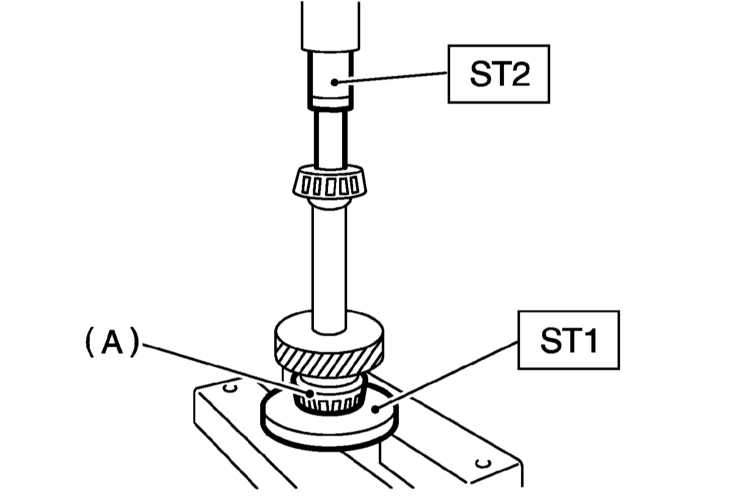

2. При помощи оправки ST2 899864100
и кондуктора ST1 498077000 снимите роликовый подшипник с обращенного
при установке в сторону раздаточной коробки конца вала.
A — Роликовый подшипник
|
3. Установка подшипников производится также при помощи специальных
приспособлений.
A — Роликовый подшипник
ST1 № 398277700
ST2 № 899864100
ST 499757002
|
Прикладываемое
посадочное усилие не должно превышать 10 кН (1 тонну)!
|
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Установка производится в порядке, обратном порядку
демонтажа компонентов.
|
|
|
|
