8.21 Снятие, установка и регулировка промежуточной шестерни задней передачи
Снятие, установка и регулировка промежуточной шестерни задней
передачи
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите сборку РКПП (см. Раздел
Снятие и установка трансмиссионной сборки).
2. Снимите датчики-выключатели огней заднего хода и нейтрального
положения РКПП (см. Раздел
Снятие, установка и проверка состояния датчиков-выключателей).
3. Снимите раздаточную коробку с корпусом удлинения (см. Раздел
Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Снимите картер трансмиссии (см. Раздел
Снятие, установка и проверка состояния картера трансмиссионной сборки).
5. Снимите сборку вала ведущей шестерни главной передачи (см. Раздел
Снятие, обслуживание и установка сборки вала ведущей шестерни главной передачи привода передних колес).
6. Снимите сборку первичного вала (см. Раздел
Снятие, обслуживание, установка и регулировка первичного вала РКПП).
7. Снимите сборку переднего дифференциала (см. Раздел
Снятие, обслуживание, установка и регулировка переднего дифференциала).
8. Снимите вилки и штоки переключения передач (см. Раздел
Снятие, проверка состояния и установка вилок и штоков переключения передач).
|

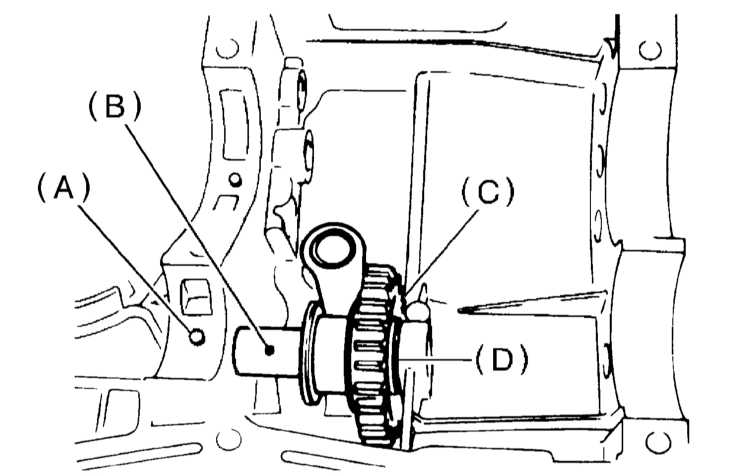

9. Извлеките штифт и снимите
вал, промежуточную шестерню задней передачи и шайбу.
A — Штифт
B — Вал промежуточной шестерни
C — Промежуточная шестерня
D — Шайба
|
10. Снимите рычаг выбора задней передачи.
11. Оцените состояние промежуточной шестерни задней передачи и ее
вала. Дефектные компоненты замените.
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Установка производится в порядке, обратном порядку
демонтажа компонентов.
|
Вал промежуточной
шестерни устанавливается с задней стороны. В заключение отрегулируйте
зазор между промежуточной шестерней задней передачи и стенкой
корпуса трансмиссии (см. ниже).
|
|
|
РЕГУЛИРОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

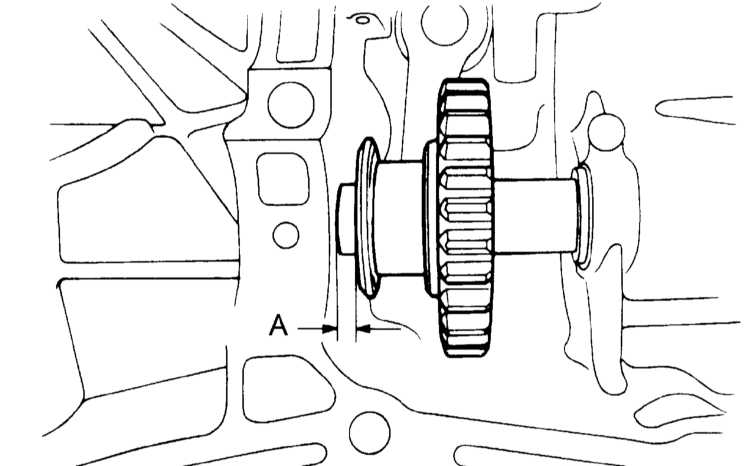

1. Сдвиньте рычаг выбора задней
передачи на заднюю сторону. Измерьте зазор «A» между промежуточной
шестерней задней передачи и стенкой картера трансмиссии. Если
результат измерения выходит за пределы допустимого диапазона
(6.0 ÷ 7.5 мм), обратитесь к приведенной ниже таблице
и произведите подборку нового рычага и выполните его регулировку.
|
Перечень выпускаемых рычагов выбора задней передачи
№ детали
|
Маркировка
|
Примечания
|
32820AA070
|
7
|
Дальше
от стенки
|
32820AA080
|
8
|
Стандартный
рычаг
|
32820AA090
|
9
|
Ближе
к стенке
|
|

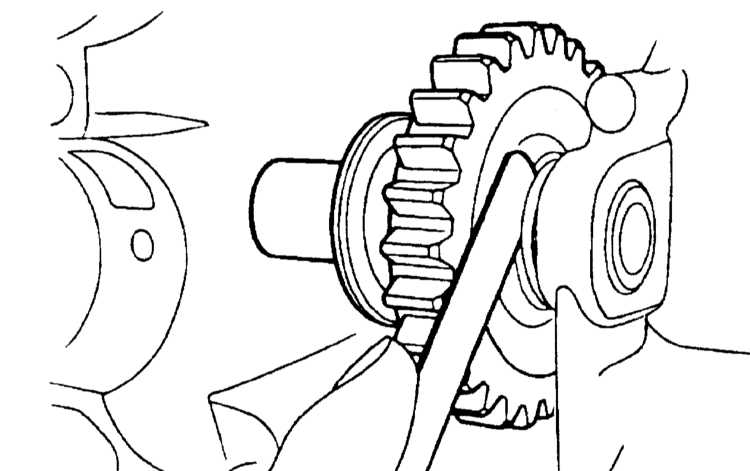

2. Подобрав рычаг, переведите
его в нейтральное положение и путем подгонки шайбы добейтесь
сокращения зазора до 0 ÷ 0.5 мм.
|
Перечень выпускаемых регулировочных шайб
803020151
|
0.4
|
803020152
|
1.1
|
803020153
|
1.5
|
803020154
|
1.9
|
803020155
|
2.3
|
|
|
|
|
