8.25 Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo» дополнительного двухступенчатого редуктора
Снятие, обслуживание и установка рычага переключения режимов «Hi/Lo»
дополнительного двухступенчатого редуктора
Конструкция рычага переключения режимов двухступенчатого редуктора
|
1 — Рукоятка
2 — Подушка
3 — Пластина
4 — Втулка
5 — Тросовая тяга
6 — Пружина
7 — Рычаг
8 — Фиксатор
9 — Штифт
|
10 — Фиксатор
Усилия затягивания резьбовых соединений, Нм
Т1: 1.6
Т2: 18
|
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Установите рычаг переключения режимов в положение
«Hi».
|

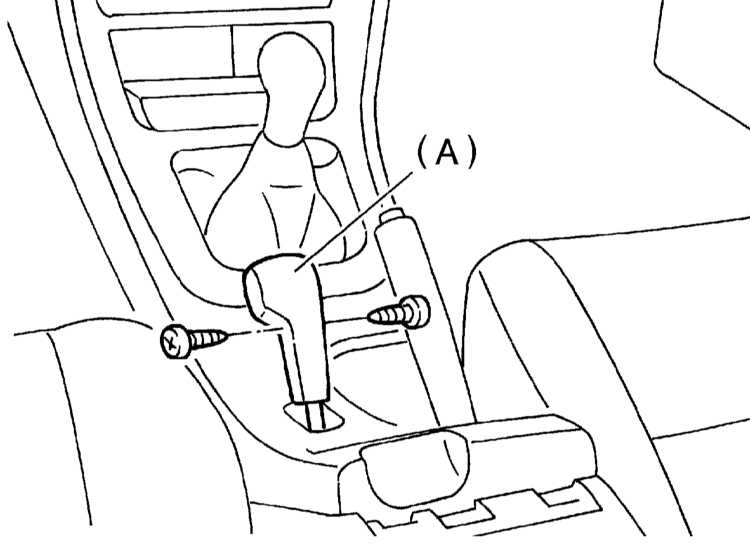

2. Снимите рукоятку рычага.
|
3. Снимите центральную консоль (см. Главу
Кузов).
|

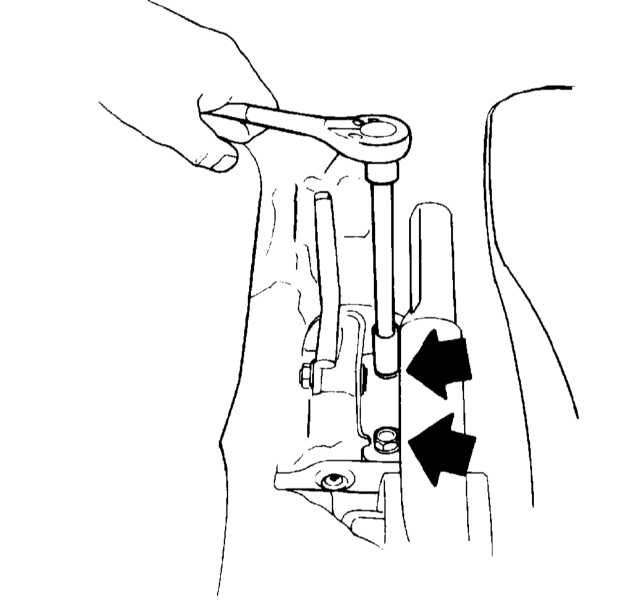

4. Выверните болт крепления
сборки рычага переключения режимов к кузову.
|
5. Отдайте фланцованную гайку, извлеките фиксатор (8) и отсоедините
от рычажной сборки тягу (5).
|
|
РАЗБОРКА
Снимите рычага переключения режимов 2-ступенчатого редуктора
|
А — Шайба
В — Втулка
С — Пластина
|
D — Подушка
Е — Рычаг
F — Болт
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
1.Снимите пружину.
|
2. Снимите рычаг, колпачок и втулку.
|
|
СБОРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Сборка производится в порядке, обратном порядку
демонтажа компонентов. Усилие затягивания крепежного болта составляет
1.6 Нм. В заключение проверьте плавность хода рычага. В случае необходимости
произведите необходимый восстановительный ремонт, замените вышедшие
из строя компоненты.
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|

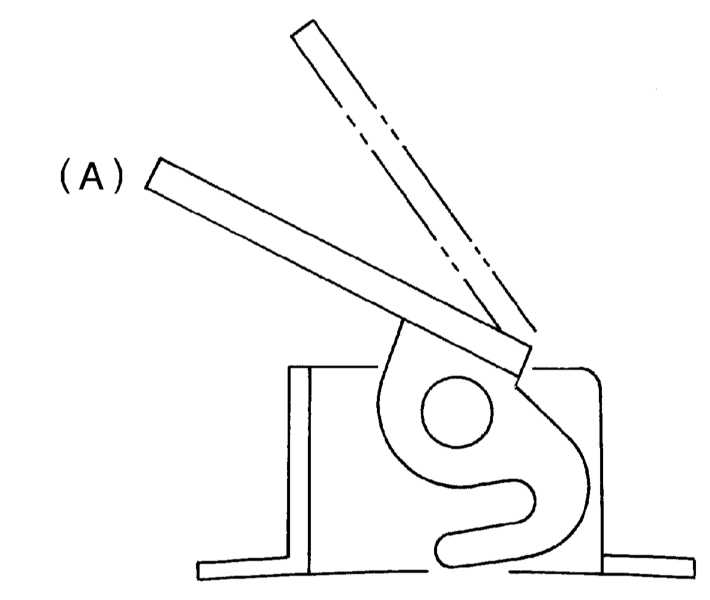

1. Переведите рычаг переключения
режимов в положение «Hi».
|
|

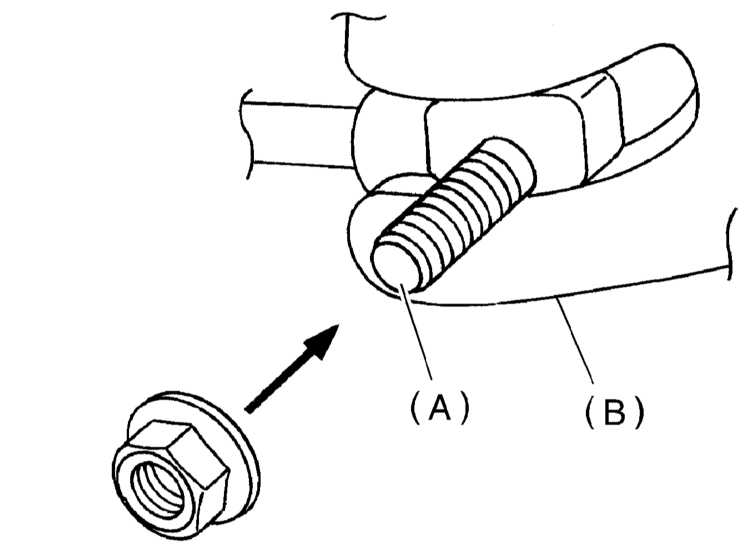

2. Проследите, чтобы болт наконечника
тяги попал в прорезь рычага. Затяните фланцованную гайку с
требуемым усилием (18 Нм).
|
3. Дальнейшая установка производится в порядке, обратном порядку
демонтажа компонентов. Удостоверьтесь в плавности хода рычага и
исправности функционирования механизма переключения режимов.
|
|
|
|
