13.18 Снятие и установка элементов внутренней отделки
Снятие и установка элементов внутренней отделки
8 — Нижняя панель отделки задней стойки
9 — Верхняя крышка накладки порога задней двери
10 — Нижняя панель отделки центральной стойки
11 — Нижняя крышка накладки порога задней двери
12 — Нижняя панель отделки передней стойки
13 — Нижняя крышка накладки порога передней двери
|
Детали установки панелей отделки салона на моделях Legacy Универсал/Outback
|
1 — Верхняя панель отделки передней стойки
2 — Верхняя панель отделки центральной стойки
3 — Верхняя панель отделки задней стойки
4 — Верхняя поперечная панель отделки
5 — Карман
6 — Нижняя секция панели задней боковой отделки
7 — Крышка
|
8 — Панель отделки задней юбки
9 — Крюк
10 — Верхняя крышка накладки порога задней двери
11 — Нижняя панель отделки центральной стойки
12 — Нижняя крышка накладки порога задней двери
13 — Нижняя панель отделки передней стойки
14 — Нижняя крышка накладки порога передней двери
|

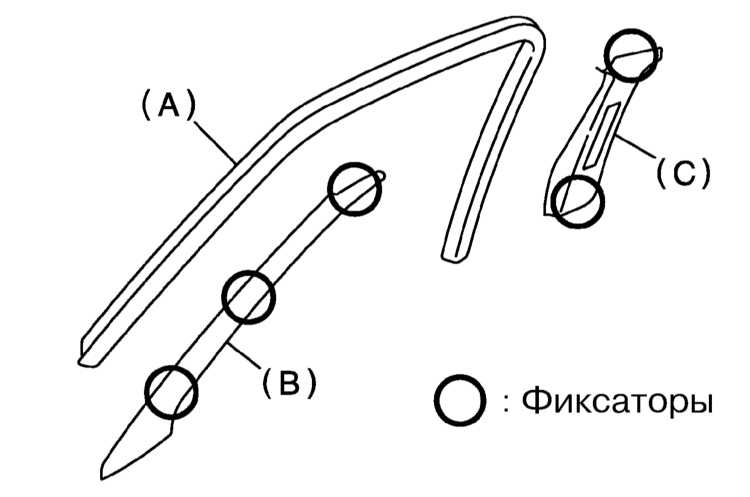

Детали установки элементов отделки верхнего уровня передней части
салона
|
А — Верхняя накладка
В — Верхняя панель отделки передней стойки
|
С — Верхняя панель отделки центральной стойки
|
Детали установки элементов отделки верхнего уровня задней части салона
на моделях Седан
|
А — Верхняя накладка
В — Винт крепления нижней панели отделки задней стойки
|
С — Верхняя панель отделки задней стойки
|

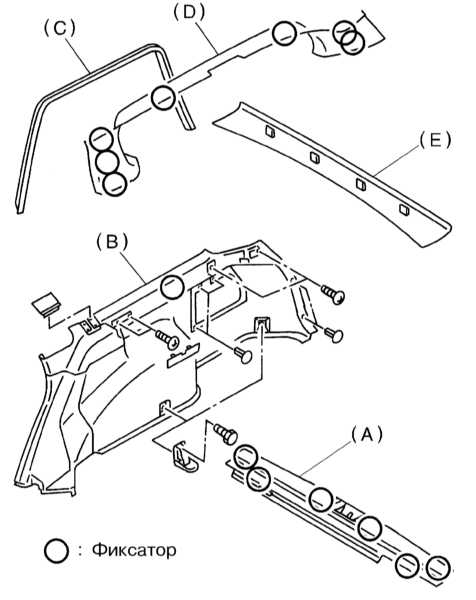

Детали установки элементов отделки верхнего уровня задней части салона
на моделях Legacy Универсал/Outback
|
А — Панель отделки задней юбки
В — Основная секция задней боковой панели отделки
С — Верхняя накладка
|
D — Верхняя секция задней боковой панели отделки
Е — Верхняя поперечная панель отделки
|

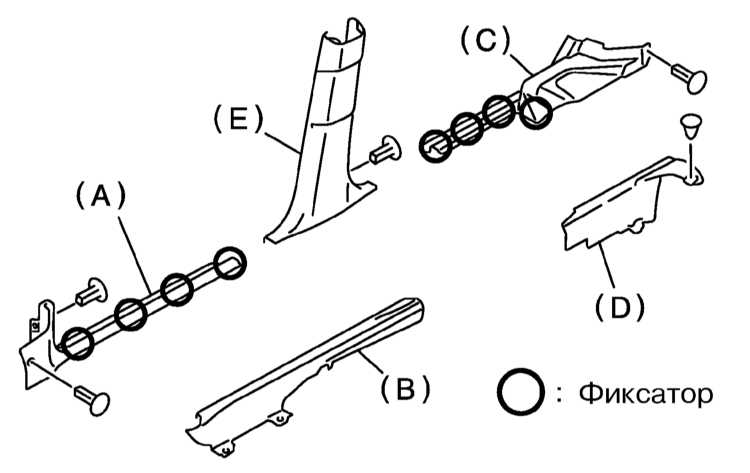

Детали установки элементов отделки нижнего уровня салона
|
А — Нижняя панель отделки передней стойки
В — Нижняя крышка накладки порога передней двери
С — Верхняя крышка накладки порога задней двери
|
D — Нижняя крышка накладки порога задней двери
Е — Нижняя панель отделки центральной стойки
|
Элементы отделки верхнего уровня передней части салона
" border="0">
|
Описание процедур снятия/установки
панелей внутренней обивки дверей, включая дверь задка на моделях Legacy
Универсал/Outback и крышки багажного отделения на моделях Седан, см. в
Разделе
Снятие и установка панелей внутренней обивки дверей, включая дверь задка (модели Legacy Универсал и Outback) и крышку багажного отделения (модели Седан).
|

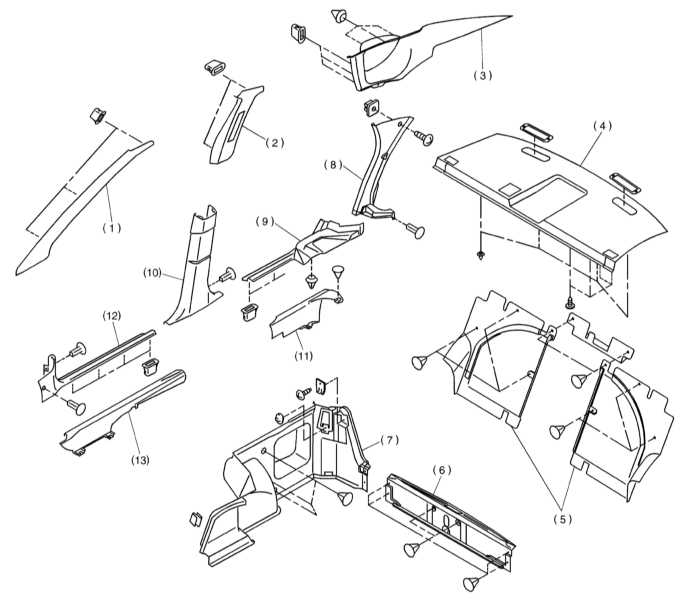

Детали установки панелей отделки салона на моделях Седан
|
1 — Верхняя панель отделки передней стойки
2 — Верхняя панель отделки центральной стойки
3 — Верхняя панель отделки задней стойки
4 — Задняя полка
5 — Панель отделки задней переборки салона
6 — Задняя панель отделки багажного отделения
7 — Боковая панель отделки багажного отделения
|
8 — Нижняя панель отделки задней стойки
9 — Верхняя крышка накладки порога задней двери
10 — Нижняя панель отделки центральной стойки
11 — Нижняя крышка накладки порога задней двери
12 — Нижняя панель отделки передней стойки
13 — Нижняя крышка накладки порога передней двери
|
Детали установки панелей отделки салона на моделях Legacy Универсал/Outback
|
1 — Верхняя панель отделки передней стойки
2 — Верхняя панель отделки центральной стойки
3 — Верхняя панель отделки задней стойки
4 — Верхняя поперечная панель отделки
5 — Карман
6 — Нижняя секция панели задней боковой отделки
7 — Крышка
|
8 — Панель отделки задней юбки
9 — Крюк
10 — Верхняя крышка накладки порога задней двери
11 — Нижняя панель отделки центральной стойки
12 — Нижняя крышка накладки порога задней двери
13 — Нижняя панель отделки передней стойки
14 — Нижняя крышка накладки порога передней двери
|
Детали установки элементов отделки верхнего уровня передней части
салона
|
А — Верхняя накладка
В — Верхняя панель отделки передней стойки
|
С — Верхняя панель отделки центральной стойки
|
Детали установки элементов отделки верхнего уровня задней части салона
на моделях Седан
|
А — Верхняя накладка
В — Винт крепления нижней панели отделки задней стойки
|
С — Верхняя панель отделки задней стойки
|
Детали установки элементов отделки верхнего уровня задней части салона
на моделях Legacy Универсал/Outback
|
А — Панель отделки задней юбки
В — Основная секция задней боковой панели отделки
С — Верхняя накладка
|
D — Верхняя секция задней боковой панели отделки
Е — Верхняя поперечная панель отделки
|
Детали установки элементов отделки нижнего уровня салона
|
А — Нижняя панель отделки передней стойки
В — Нижняя крышка накладки порога передней двери
С — Верхняя крышка накладки порога задней двери
|
D — Нижняя крышка накладки порога задней двери
Е — Нижняя панель отделки центральной стойки
|
Элементы отделки верхнего уровня передней части салона
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите переднюю верхнюю накладку.
2. Снимите верхнюю панель отделки передней стойки.
3. Снимите анкер плечевой секции переднего ремня безопасности, затем
отпустите фиксаторы и снимите верхнюю панель отделки центральной
стойки.
|
4. Установка производится в
обратном порядке, - проследите за правильностью ввода верхней
накладки в зацепление с верхними панелями отделки передней
и центральной стоек. Удостоверьтесь в надежности защелкивания
фиксаторов.
|
|
|
СНЯТИЕ
Модели Седан
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите заднюю верхнюю накладку.
|
2. Выверните крепежные
болты и снимите стоп-сигнал верхнего уровня. |
3. Снимите спинку заднего сиденья (см. Раздел
Снятие, обслуживание и установка сидений).
|
4. Снимите оборудованную пряжкой
анкерную секцию правого ремня безопасности и отсоедините ее
от плечевой секции центрального ремня.
|
|

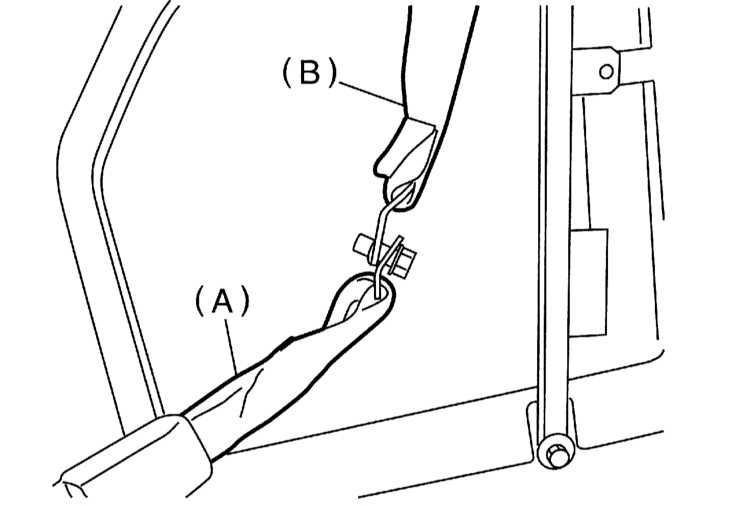

5. Через пазы и центральное
окно в отделочной панели задней полки высвободите плечевые
секции ремней безопасности, затем отпустите фиксаторы и снимите
панель.
|
6. Снимите верхнюю крышку накладки порога задней двери (см. ниже).
7. Снимите нижнюю панель отделки задней стойки.
8. Снимите верхнюю панель отделки задней стойки.
|
|
Модели Legacy Универсал/Outback
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите верхнюю крышку накладки порога задней
двери (см. ниже).
2. Снимите панель отделки задней юбки.
3. Выверните крепежные винты, отпустите фиксаторы и снимите основную
секцию задней боковой панели отделки.
4. Снимите заднюю верхнюю накладку.
5. Выверните крепежные винты и снимите верхнюю секцию задней боковой
панели отделки.
6. Снимите верхнюю поперечную панель отделки.
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Установка производится в обратном порядке, - проследите
за правильностью ввода верхней накладки в зацепление с верхней панелью
отделки задней стойки/верхней секцией панели задней боковой отделки.
Удостоверьтесь в надежности защелкивания фиксаторов.
|
|
Элементы отделки нижнего уровня салона
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите нижнюю панель отделки передней стойки.
2. Снимите нижнюю крышку накладки порога передней двери.
3. Снимите (модели Седан)/поднимите (модели Legacy Универсал/Outback)
подушку заднего сиденья (см. Раздел
Снятие, обслуживание и установка сидений), затем снимите верхнюю крышку
накладки порога задней двери.
4. Снимите нижнюю крышку накладки порога задней двери.
5. Снимите нижнюю панель отделки центральной стойки.
6. Установка производится в обратном порядке, - проследите за надежностью
защелкивания фиксаторов.
|
|

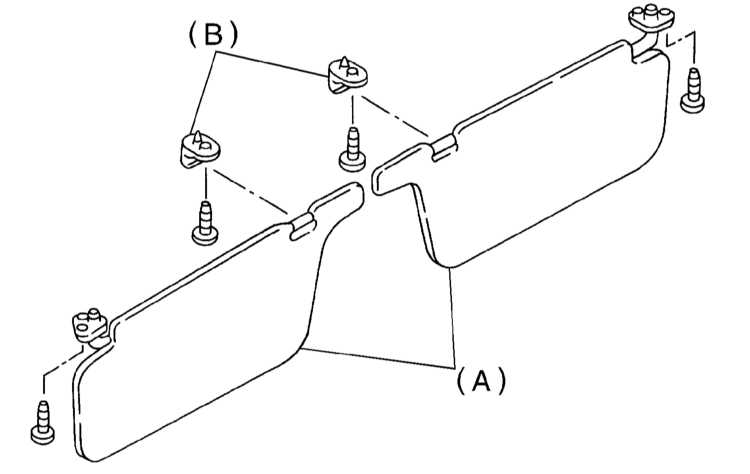

Солнцезащитные козырьки
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
1. Выверните крепежные винты
и снимите солнцезащитные козырьки их петельные крюки.
А — Козырьки
В — Петельные крюки
|
2. Установка производится в обратном порядке.
|
|
Потолочная обивка
СНЯТИЕ
Модели Седан
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Отсоедините отрицательный провод от батареи.
2. Снимите переключатель управления функционированием электропривода
верхнего люка (см. Главу
Бортовое электрооборудование).
3. Снимите потолочный светильник (см. Главу
Бортовое
электрооборудование).
4. Снимите солнцезащитные козырьки и их петельные крюки (см. выше).
|
5. Выверните крепежные болты
и снимите верхние поручни.
|
6. Снимите боковые элементы отделки верхнего уровня передней и
задней частей салона (см. выше).
С — Боковая панель отделки
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Отпустите крепежные фиксаторы и снимите заднюю
панель отделки багажного отделения.
2. Вывернув крепежный винт, снимите угловой крюк, затеи отпустите
фиксаторы и снимите боковую панель отделки багажного отделения.
3. Установка производится в обратном порядке, - проследите за надежностью
защелкивания фиксаторов.
|
|

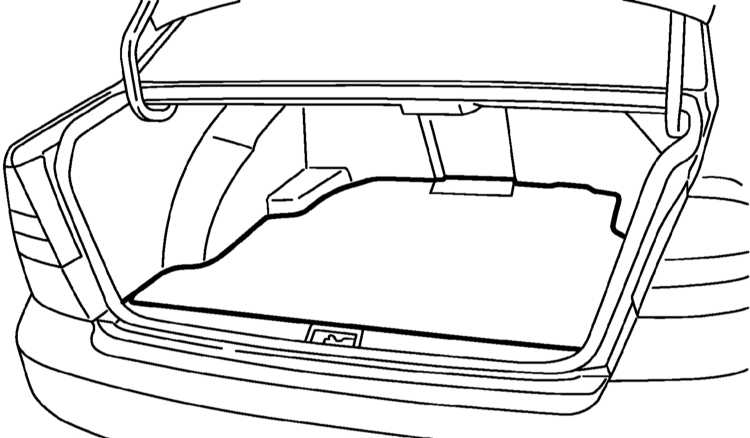

Ковровые панели покрытия пола
Пол салона
" border="0">
|
Необходимость в снятии
отделки задней полки в данном случае, естественно, отсутствует.
|
|

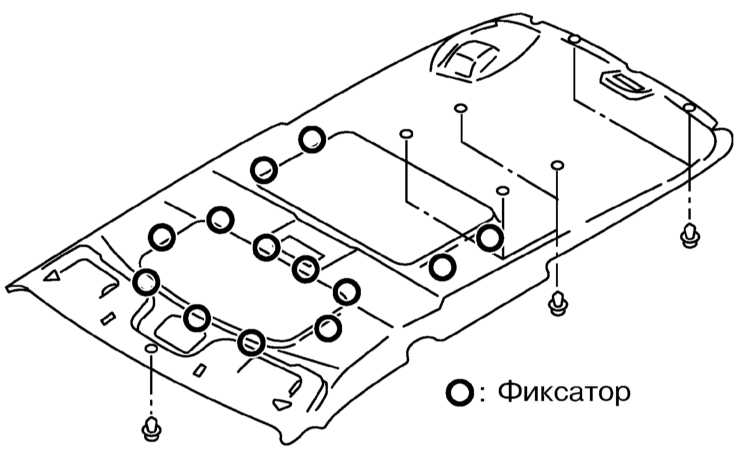

7. Извлеките крепежные фиксаторы
и снимите панель потолочной обивки.
|
|
|
