13.30 Контрольные кузовные размеры
Контрольные кузовные размеры
Расположение точек обмера
Направляющие отверстия, реперные точки, технологические окна и прочие фиксированные
фрагменты кузовных панелей используются при установке сменных элементов, обеспечивая
возможность безупречной их установки.
64 — Мерное отверстие нижнего уровня 13 мм в центральной
кузовной стойке
81 — Отверстие 8 мм в центральной части задней полки салона
82 — Мерное отверстие 7 мм в задней переборке салона
85 — Мерное отверстие 20 мм в задней боковой панели кузова
87 — Отверстие 6.2 мм
88 — Квадратное отверстие 8х8 мм под посадку фиксатора в боковой балке крыши
92 — Отверстие 6 мм в задней полке салона
|

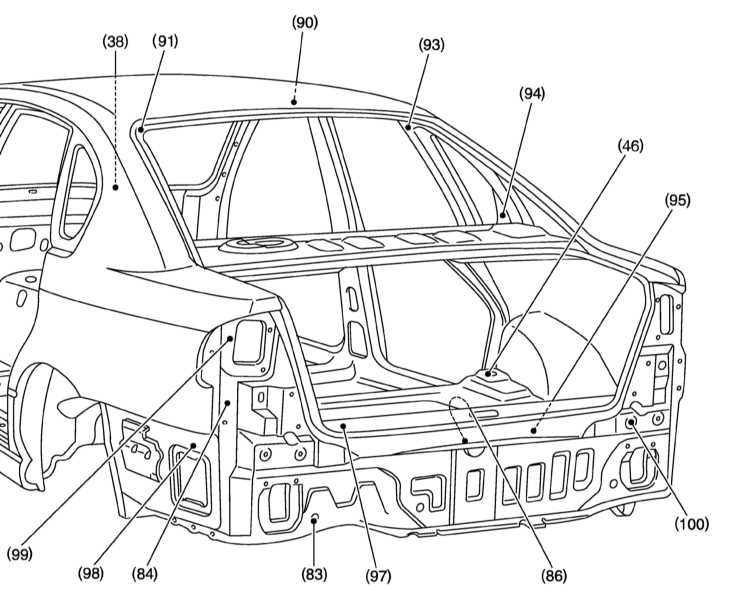

Схема расположения опорных точек обмера задней части кузова (модели
Седан)
|
38 — Вытянутое отверстие 18х36 мм под крепление
панели приборов
46 — Отверстие 13 мм под крепление заднего амортизатора
83 — Мерное отверстие 20 мм в задней юбке
84 — Отверстие 6.2 мм под крепление заднего удлинения
86 — Внутреннее центральное отверстие 7 мм в задней юбке
90 — Отверстие 8 мм под крепление потолочной обивки
91 — Верхнее реперное отверстие установки заднего стекла (справа: 6.8 мм,
слева: 6.8х10 мм)
93 — Верхнее внутреннее отверстие 8 мм под крепление панели отделки салона
94 — Нижнее внутреннее отверстие 8 мм под крепление панели отделки салона
|
95 — Вытянутое отверстие 12.5х17 мм под крепление
заднего бампера
97 — Отверстие 7 мм в задней юбке под крепление панели отделки багажника
98 — Боковое отверстие 8.2 мм под крепление заднего бампера
99 — Отверстие 8 мм под крепление заднего комбинированного фонаря
100 — Отверстие 8.2 мм под крепление балки заднего бампера
|
Схема расположения опорных точек обмера нижней части кузова (модели
Седан)
" border="0">
|
Реперные (опорные) точки
расположены симметрично относительно диаметральной плоскости автомобиля.
|
Схема расположения опорных точек обмера салона (модели Седан)
|
13 — Крепежное отверстие центрального уровня
под болт М6 в стоечной части переднего крыла
14 — Крепежное отверстие нижнего уровня под болт М6 в стоечной части переднего
крыла
19 — Отверстие 3.2 мм под посадку фиксатора в боковой балке крыши
20 — Отверстие центрального уровня 14 мм в центральной кузовной стойке
21 — Отверстие под болт М10 крепления регулировочной пластины ремня безопасности
переднего сиденья
22 — Отверстие 20 мм в пороге задней двери
23 — Отверстие 20 мм под крепление датчика-выключателя задней двери
|
64 — Мерное отверстие нижнего уровня 13 мм в центральной
кузовной стойке
81 — Отверстие 8 мм в центральной части задней полки салона
82 — Мерное отверстие 7 мм в задней переборке салона
85 — Мерное отверстие 20 мм в задней боковой панели кузова
87 — Отверстие 6.2 мм
88 — Квадратное отверстие 8х8 мм под посадку фиксатора в боковой балке крыши
92 — Отверстие 6 мм в задней полке салона
|

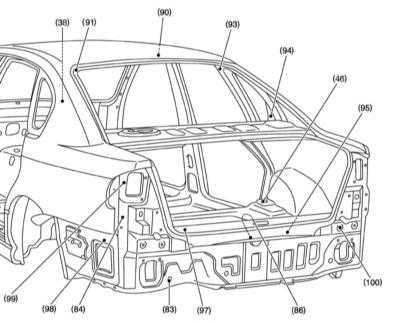

Схема расположения опорных точек обмера задней части кузова (модели
Седан)
|
38 — Вытянутое отверстие 18х36 мм под крепление
панели приборов
46 — Отверстие 13 мм под крепление заднего амортизатора
83 — Мерное отверстие 20 мм в задней юбке
84 — Отверстие 6.2 мм под крепление заднего удлинения
86 — Внутреннее центральное отверстие 7 мм в задней юбке
90 — Отверстие 8 мм под крепление потолочной обивки
91 — Верхнее реперное отверстие установки заднего стекла (справа: 6.8 мм,
слева: 6.8х10 мм)
93 — Верхнее внутреннее отверстие 8 мм под крепление панели отделки салона
94 — Нижнее внутреннее отверстие 8 мм под крепление панели отделки салона
|
95 — Вытянутое отверстие 12.5х17 мм под крепление
заднего бампера
97 — Отверстие 7 мм в задней юбке под крепление панели отделки багажника
98 — Боковое отверстие 8.2 мм под крепление заднего бампера
99 — Отверстие 8 мм под крепление заднего комбинированного фонаря
100 — Отверстие 8.2 мм под крепление балки заднего бампера
|

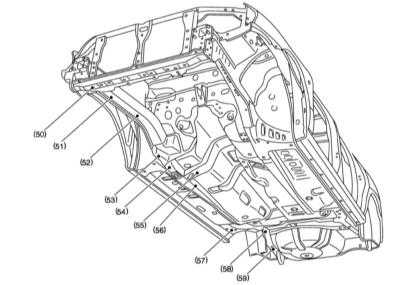

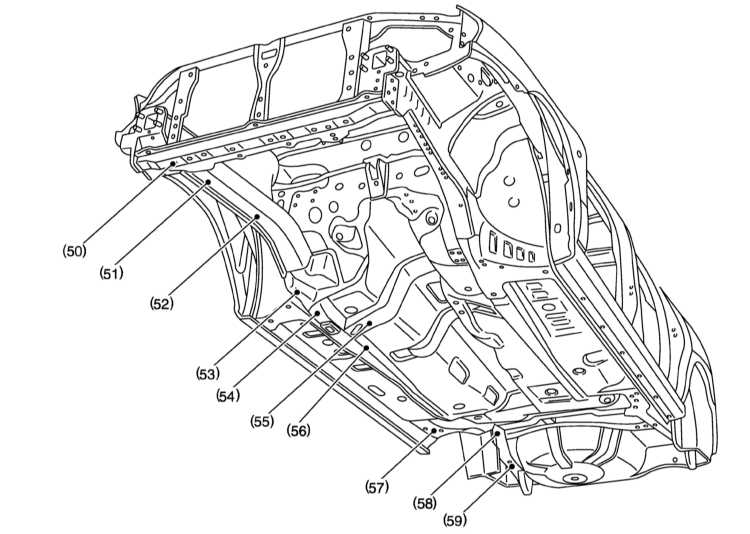

Схема расположения опорных точек обмера нижней части кузова (модели
Седан)
|
50 — Отверстие 15 мм в лонжероне под крепление
радиаторной панели
51 — Мерное отверстие 20 мм в лонжероне
52 — Мерное отверстие 20 мм в лонжероне
53 — Отверстие под болт М14 крепления элемента передней подвески
54 — Мерное отверстие 20 мм в лонжероне
55 — Отверстие под болт М10 крепления балки
|
56 — Мерное отверстие 18 мм в лонжероне
57 — Мерное отверстие 25 мм в заднем углу панели пола
58 — Отверстие В в усилительной балке (справа: 15 мм, слева: 12 мм)
59 — Мерное отверстие 30 мм в заднем углу панели пола
|

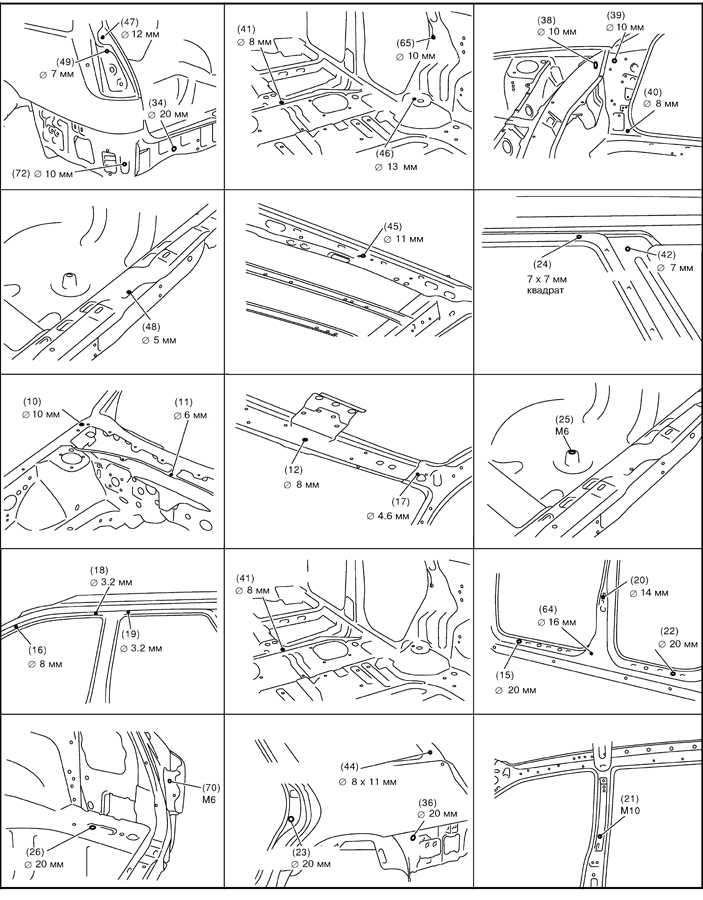

Подробности расположения опорных точек обмера кузова)
* RH правый
LH левый
Измерение производится при помощи специальной штанги, щупы которой должны помещаться
в центры опорных отверстий.

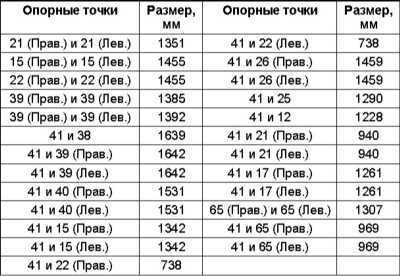

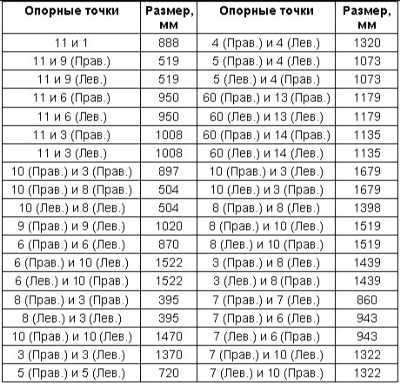

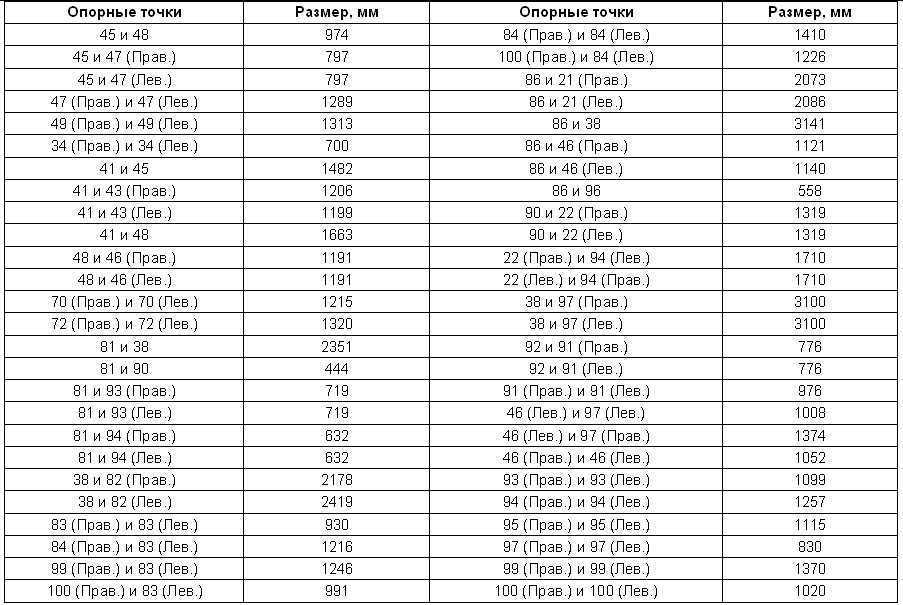

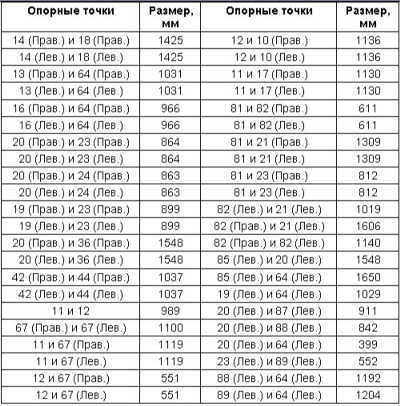

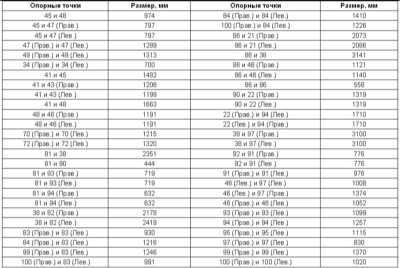

Порядок выполнения проверок, контрольные размеры

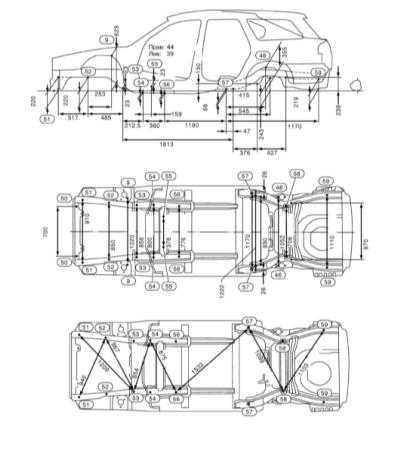

Передок
Передний и боковые проемы
Центральная часть кузова

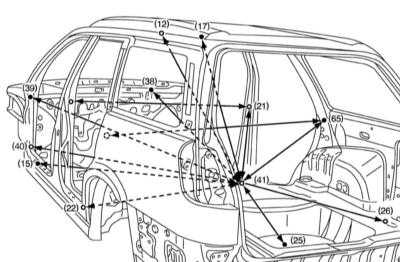

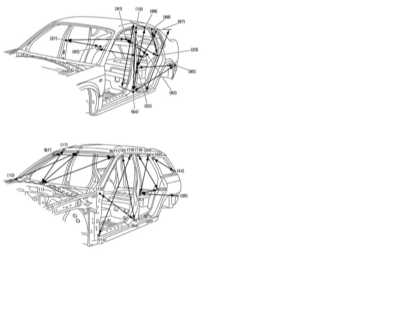

Салон

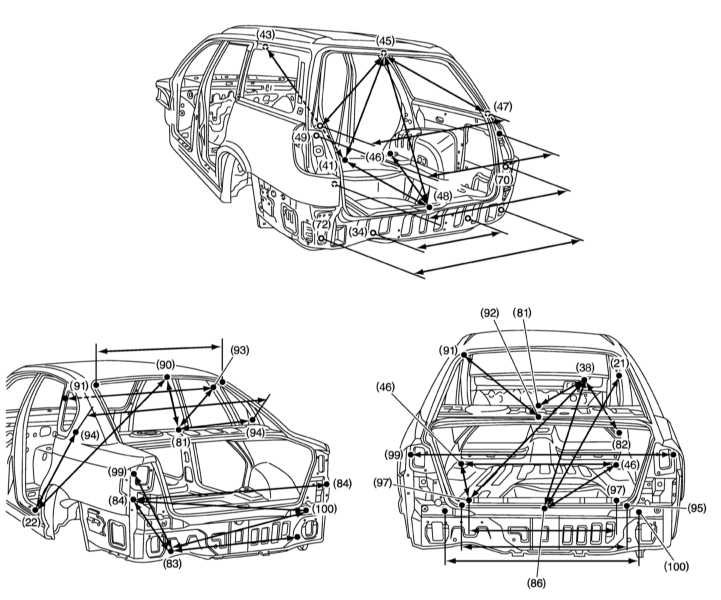

Багажное отделение и дверь задка
|
