13.7 Снятие и установка заднего бампера
Снятие и установка заднего бампера
СНЯТИЕ
Модели Седан

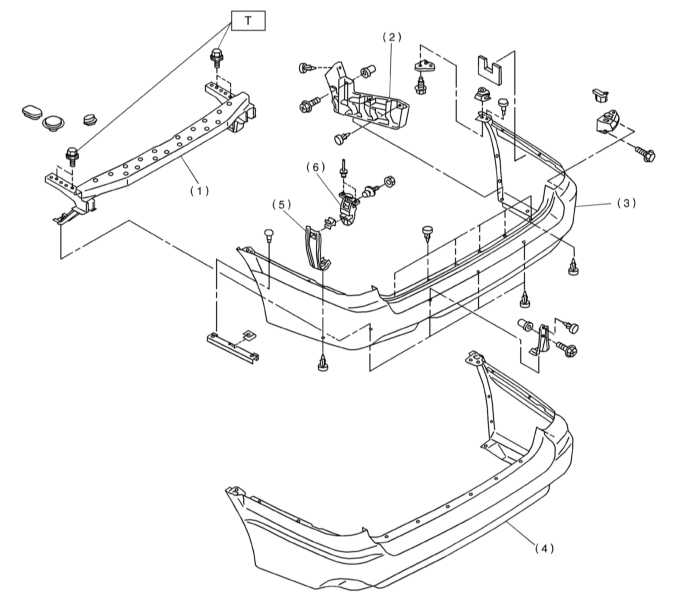

Детали установки заднего бампера на моделях Седан
|
1 — Балка бампера
2 — Боковой кронштейн
3 — Накладка бампера
4 — Боковая стойка
5 — Крюк
6 — Кронштейн
|
Усилия затягивания резьбовых соединений, Нм
Т: 93 ± 25
|

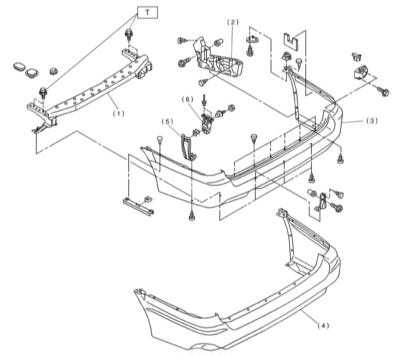

Детали установки заднего бампера на моделях Legacy Универсал/Outback
|
1 — Балка бампера
2 — Боковой кронштейн
3 — Накладка бампера (модели Legacy)
4 — Накладка бампера (модели Outback)
5 — Боковая стойка
6 — Крюк
|
Усилия затягивания резьбовых соединений, Нм
Т: 93 ± 25
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Детали установки заднего бампера на моделях
Legacy Седан представлены на иллюстрации.
2. Поддомкратьте задок автомобиля и установите его на подпорки.
|

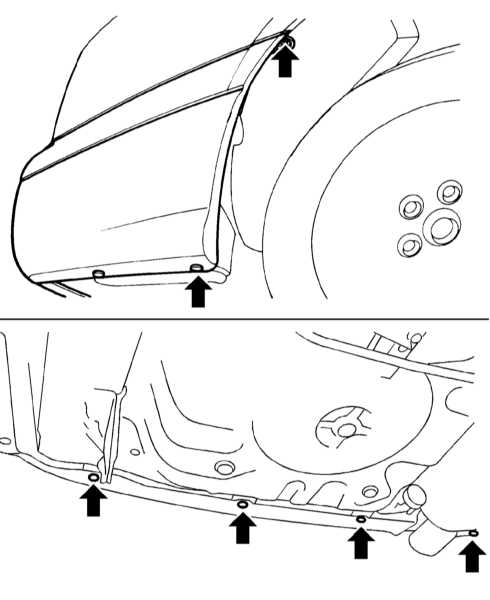

3. Выверните болты и извлеките
фикдоступ к которым открывается из-под автомобиля.
|
|
4. Отпустите фиксаторы и снимите
накладку с нижнего края проема багажного отделения.
|
|
5. С целью обеспечения возможности
оттягивания задних краев панелей боковой обивки багажного
отделения, снимите установленные в верхних углах проема крюки.

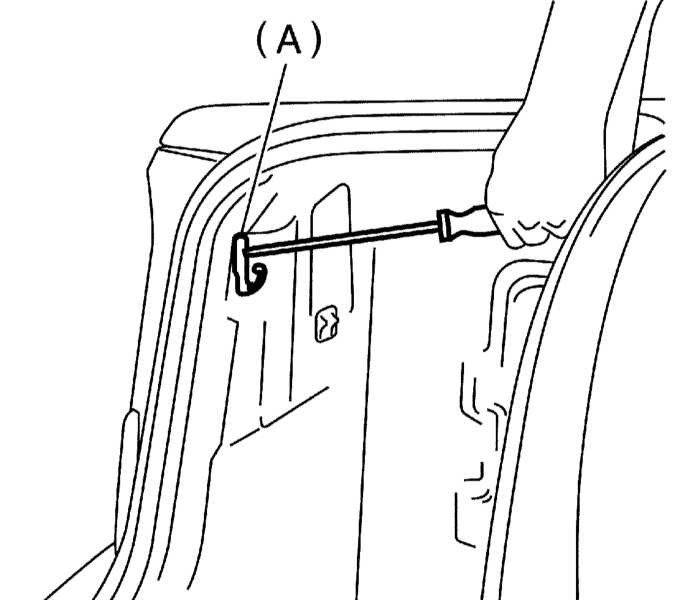

А — Крюк
|
|

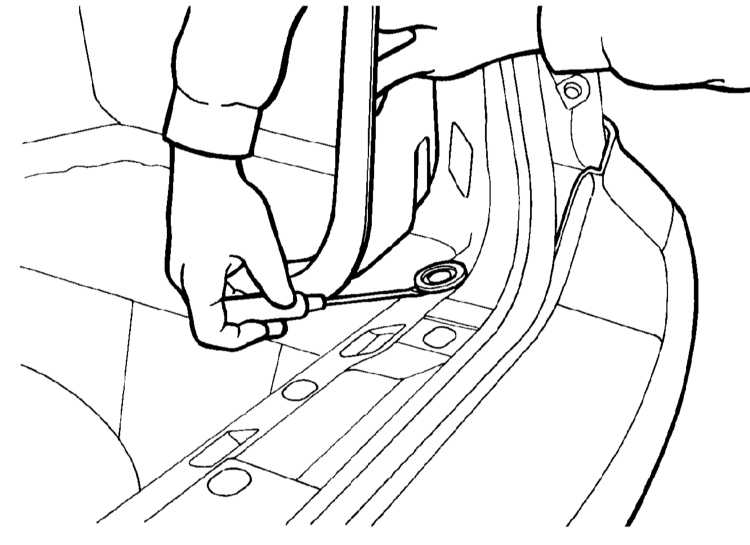

6. Отогните задние края боковых
панелей отделки и отдайте четыре (по две с каждой стороны
панели задка) гайки крепления сборки заднего бампера.
|
7. Извлеките верхние фиксаторы и отделите накладку бампера от
несущей балки.
|
|
Модели Legacy Универсал/Outback
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Детали установки заднего бампера на моделях
Legacy Универсал/Outback представлены на иллюстрации.
2. Поддомкратьте задок автомобиля и установите его на подпорки.
|

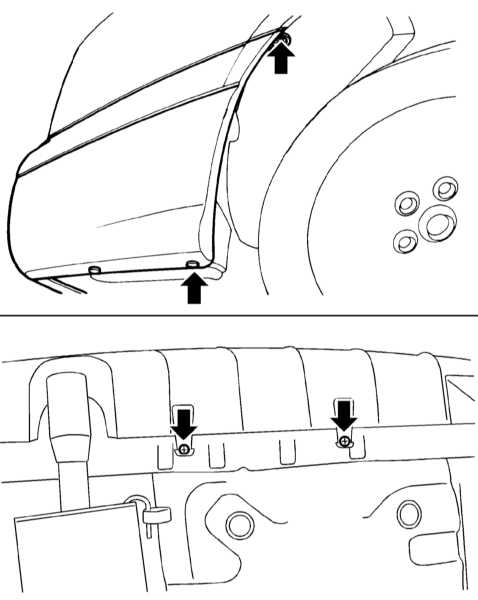

3. Выверните болты и извлеките
фиксаторы крепления накладки бампера, доступ к которым открывается
из-под автомобиля.
|
|
4. Снимите оборудованные ящиками
боковые панели пола багажного отделения (см. Раздел
Снятие и установка элементов внутренней отделки), отогните
задние края панелей боковой обивки багажного отделения и снимите
защитные крышки головок задних болтов.
|
|
5. Отпустите четыре (под два
с каждой стороны багажного отделения) крепежных болтаи снимите
сборку заднего бампера с автомобиля.
|
6. Извлеките оставшиеся верхние и нижние фиксаторы и отделите
накладку от балки бампера.
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
Установка производится в порядке,
обратном порядку демонтажа компонентов. Проследите за надежностью
фиксации сдвижных фиксаторов (А) на направляющих штифтах (В).
|
|
|
|
|
