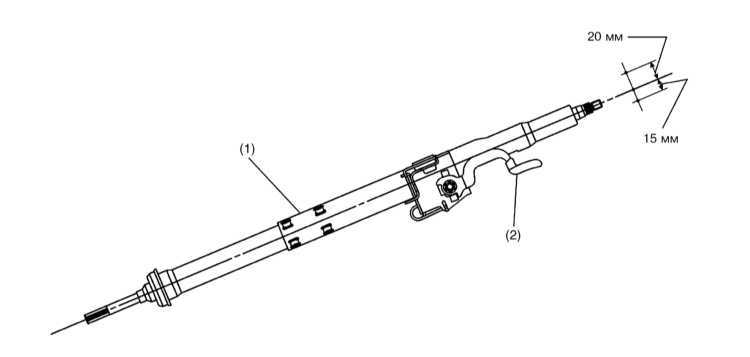

Автомобиль Subaru Legacy Outback (Субару Легаси)Все автомобили » Subaru Legacy Outback (Субару Легаси) . 12.4.2 Регулируемая травмобезопасная рулевая колонка - общая информацияРегулируемая травмобезопасная рулевая колонка - общая информация Механизм регулировки высоты положения рулевой колонкиКонструкция механизма фиксации рулевой колонки позволяет регулировать высоту положения рулевого колеса в пределах диапазона 35 мм. Механизм регулировки высоты положения рулевой колонки

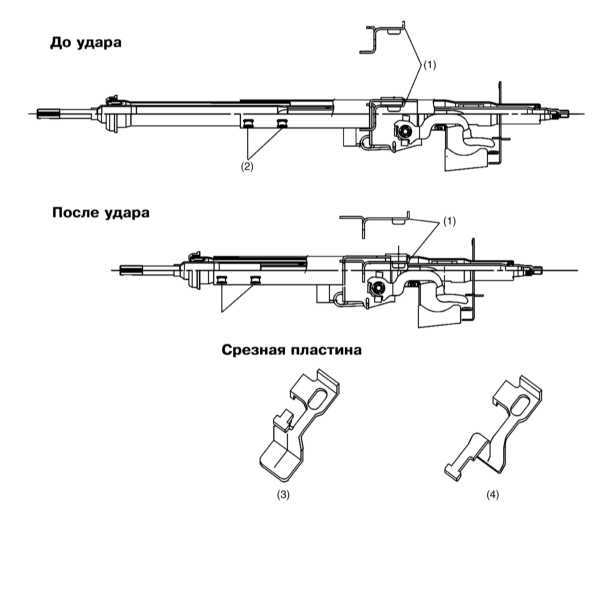

Принцип срабатывания ударопоглощающих механизмов
Травмобезопасный ударопоглощающий механизм С целью погашения энергии удара смещающегося при лобовом столкновении назад силового агрегата в трубку рулевой колонки установлены кулачковые фиксаторы, разрушающиеся при превышении возникающей перегрузкой некоторого определенного значения. При разрушении фиксаторов они соприкасаются мысками друг с другом, воспринимая на себя изгибающую колонку нагрузку. Еще одним приспособлением, призванным поглощать энергию продольного удара является срезная пластина, устанавливаемая между рулевой колонкой и закрепленным на несущей балке кронштейном фиксирующего механизма регулировки высоты положения колонки. При превышении возникающей перегрузкой некоторого определенного значения упор пластины срезается, динамически поглощая энергию удара. Несущая балка рулевой колонки
| ||||||||||
