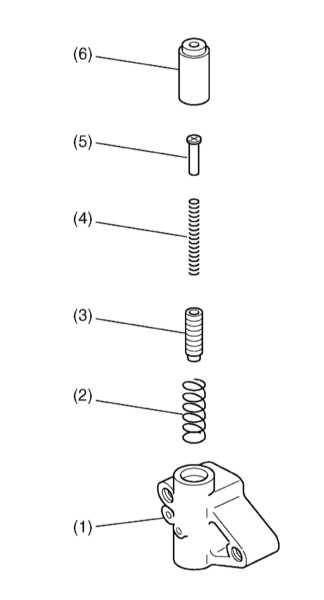

Автомобиль Subaru Legacy Outback (Субару Легаси)Все автомобили » Subaru Legacy Outback (Субару Легаси) . 4.6.8 Автоматический натяжитель газораспределительной цепи - общая информацияАвтоматический натяжитель газораспределительной цепи - общая информация Компоненты автоматического натяжителя газораспределительной цепи
Конструкция автоматического натяжителя газораспределительной цепи показана на иллюстрации. Левая и правая приводные цепи оборудованы индивидуальными натяжителями. Натяжители гидравлического типа используют давление двигательного масла и способны автоматически поддерживать натяжение приводных цепей в заданном диапазоне, исключая тем самым потребность в ручной регулировке. В корпусе натяжителя имеется масляное отверстие, которое на установленном натяжителе стыкуется с соответствующим отверстием в блоке цилиндров. Внутри корпуса натяжителя расположена камера высокого давления с контрольным шариком. Давление в камере регулируется редукционным клапаном. Благодаря плунжеру с наружной резьбой натяжитель способен удерживать натяг приводной цепи на заданном уровне даже при заглушенном двигателе. | ||||
