6.2.16 Снятие и установка топливного бака
Снятие и установка топливного бака
СНЯТИЕ
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Загоните автомобиль на подъемник.
2. Опорожните топливный бак (см. Раздел
Опорожнение топливного бака).
|

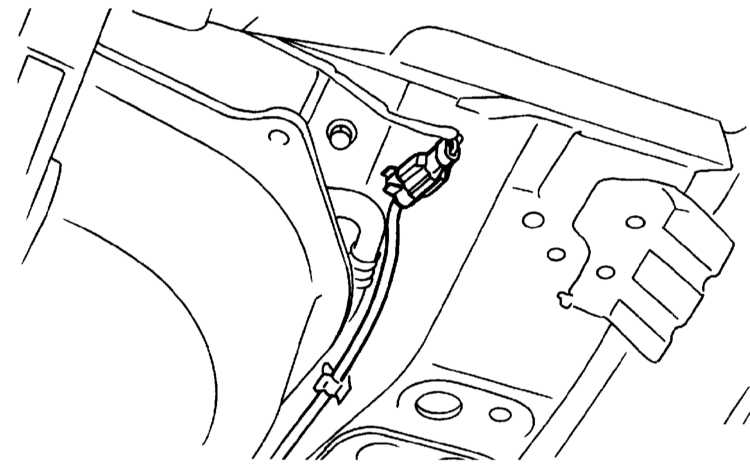

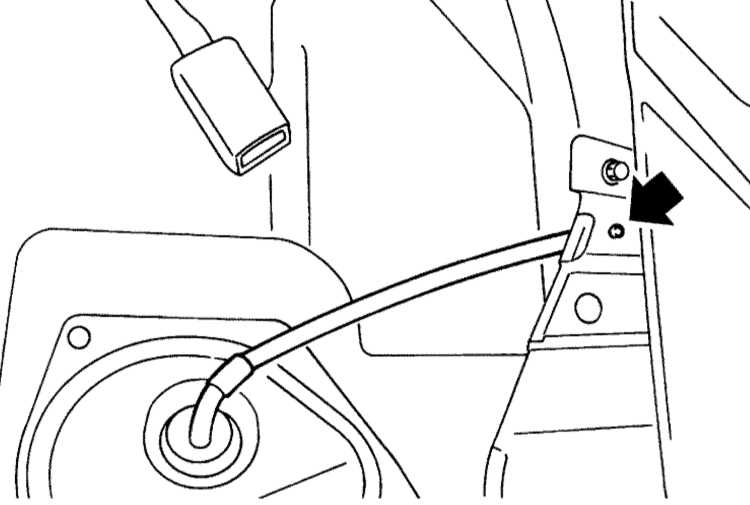

3. Снимите фиксатор крепления
электропроводки топливного бака на опорном кронштейне.
|
|

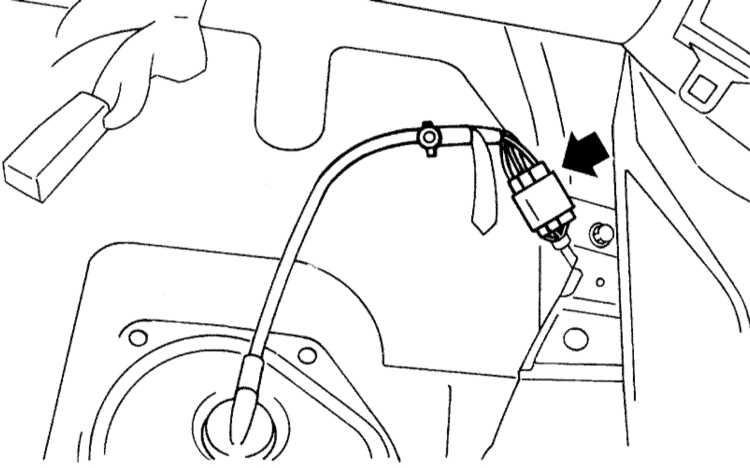

4. Отсоедините электропроводку
бака от заднего жгута.
|
|

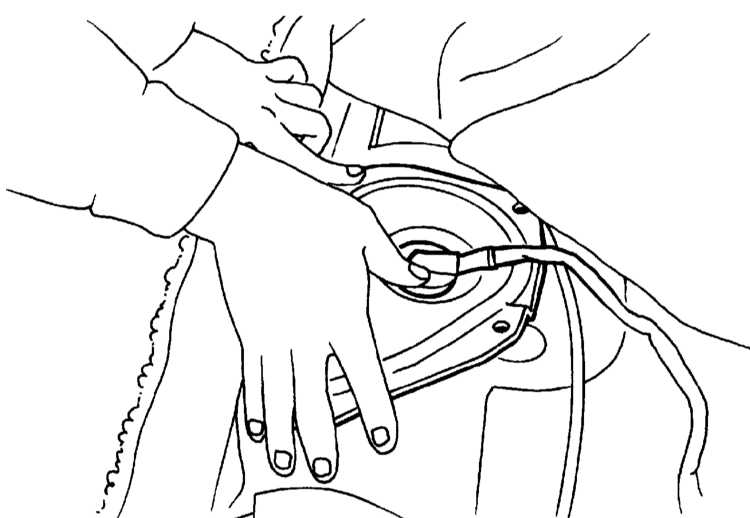

5. Поднимите заднее сиденье,
отогните край коврового покрытия и протолкните внутрь проходную
втулку электропроводки топливного бака в крышке сервисного
отверстия.
|
6. Снимите сервисную крышку и отсоедините электропроводку и топливные
линии от насосной сборки (см. Раздел
Обслуживание топливного насоса).
7. Снимите трос привода стояночного тормоза (см. Главу
Тормозная система).
8. Отдайте колесные гайки, поднимите автомобиль и снимите задние колеса.
|

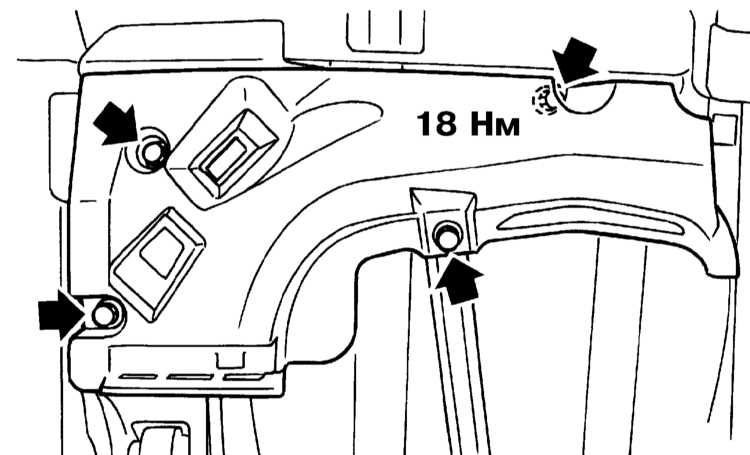

9. Снимите переднюю боковую
панель защиты топливного бака.
|
10. Снимите заднюю секцию системы выпуска отработавших газов с глушителем
(см. Раздел Снятие и установка секций системы
выпуска отработавших газов).
11. Снимите карданный вал.
|
12. Отсоедините электропроводку
от датчика ABS.
|

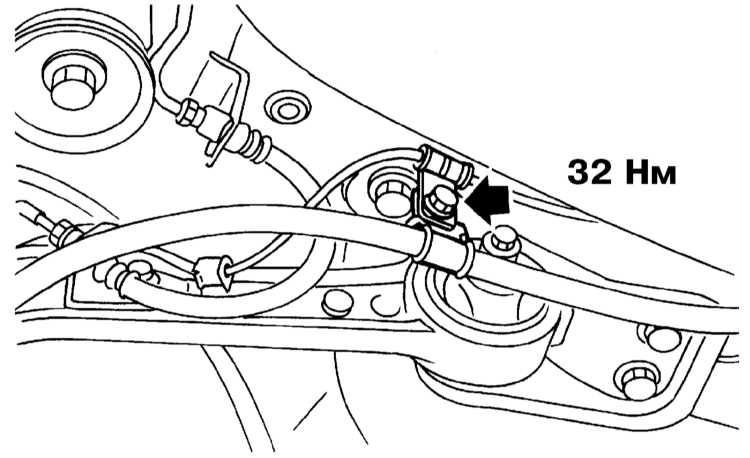

13. Выверните болты крепления опорных кронштейнов задних секций приводного
троса стояночного тормоза и гидравлических шлангов тормозной системы.
14. На моделях с дисковыми тормозными механизмами задних колес снимите
суппорты тормозных сборок и подвяжите их к элементам подвески (см. Главу
Тормозная
система). На моделях с барабанными задними тормозными механизмами
отсоедините от колесных цилиндров гидравлические шланги (см. Главу
Тормозная
система).
|
15. Отдайте гайки крепления
амортизаторов к рычагам задней подвески.
|
|

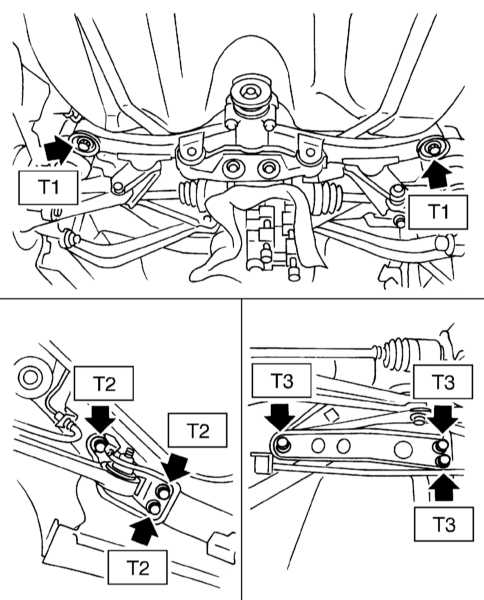

16. Выверните болты крепления
элементов подвески к кузову и снимите сборку задней подвески
в сборе.
|
|

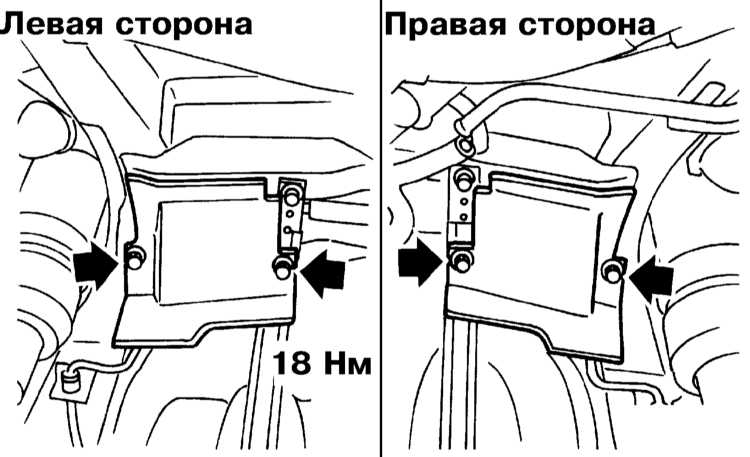

17. Снимите задние панели боковой
защиты топливного бака.
|
|

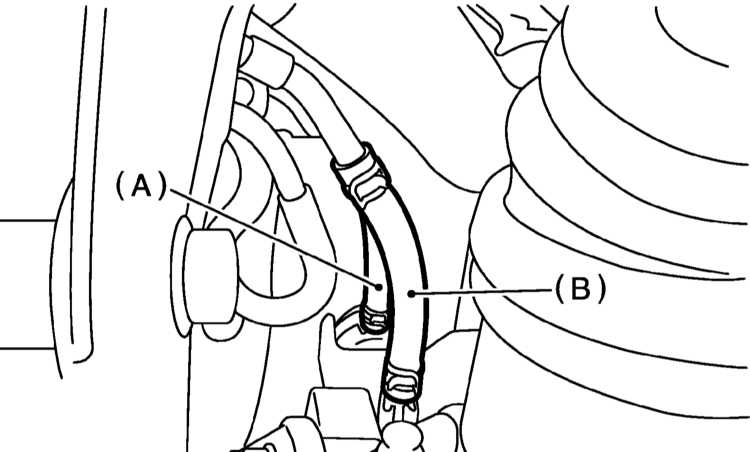

18. Отсоедините шланги от двухходового
клапана и трубки испарительной линии.
|
|

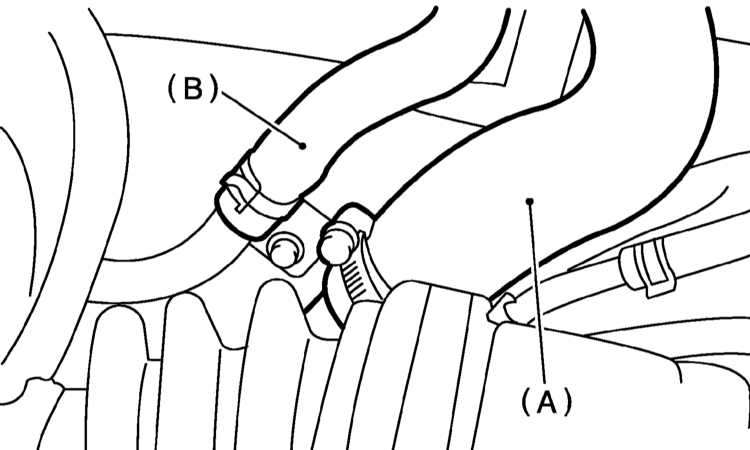

19. Отпустите крепежные хомуты
и отсоедините от заливной горловины топливного бака магистральный
и вентиляционный шланги.
|
|

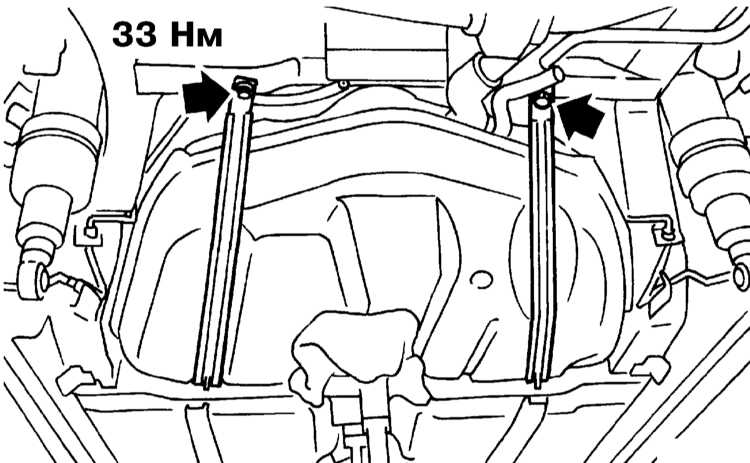

20. Заручитесь помощью ассистента,
подоприте топливный бак трансмиссионным домкратом, выверните
болтыкрепления монтажных лент и извлеките бак из-под автомобиля.
|
|
|
Проверка состояния
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
1. Внимательно осмотрите бак на наличие трещин,
пробоин и прочих механических повреждений.
2. Проверьте состояние и проходимость топливных трубок и шлангов.
|
|
УСТАНОВКА
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
Установка производится в обратном порядке. Проследите,
чтобы весь крепеж был затянут с требуемым усилием (см. Спецификации
и иллюстрации к подразделу «Снятие»).
|
Окончательное
затягивание болтов крепления монтажных лент производится после
завершения подсоединения топливных линий и шлангов, - проследите
за надежностью фиксации штуцерных соединений.
|
|
|
|
|
