11.21 Снятие, обслуживание, установка и регулировка педали ножного тормоза
Снятие, обслуживание, установка и регулировка педали ножного тормоза
Детали установки сборки педали ножного тормоза на моделях с РКПП
|
1 — Упоры
2 — Втулки
3 — Подпружиненный штифт
4 — Пружинный фиксатор
5 — Накладка колодки педали ножного тормоза
6 — Педаль ножного тормоза
7 — Палец
8 — Пружина
9 — Накладка колодки педали сцепления
10 — Педаль сцепления
11 — Втулка С
12 — Палец
13 — Вспомогательный шток А
14 — Стопорное кольцо
15 — Вспомогательная пружина
16 — Вспомогательные втулки
17 — Вспомогательный шток В
18 — Пружина S
19 — Шток S
20 — Втулка S
|
21 — Уплотнительное кольцо
22 — Стопорное кольцо
23 — Датчик-выключатель сцепления (модели с темпостатом)
24 — Датчик-выключатель стоп-сигналов
25 — Кронштейн педальной сборки
26 — Кронштейн главного цилиндра сцепления
27 — Исполнительный рычаг
Усилия затягивания резьбовых соединений, Нм
Т1: 8
Т2: 18
|
Детали установки сборки педали ножного тормоза на моделях с АТ
|
1 — Упор
2 — Втулки
3 — Заглушка
4 — Кронштейн педали
5 — Датчик-выключатель стоп-сигналов
6 — Подпружиненный штифт
7 — Пружинный фиксатор
8 — Накладка колодки педали
9 — Педаль ножного тормоза
10 — Палец
|
11 — Дистанционная втулка
12 — Пружина
Усилия затягивания резьбовых соединений, Нм
Т1: 8
Т2: 18
|
Детали крепления исполнительного рычага к толкателю и исполнительному
штоку (модели с РКПП)
|
А — Исполнительный шток
В — Толкатель
|
С — Пружинные фиксаторы
D — Крепежные пальцы
|

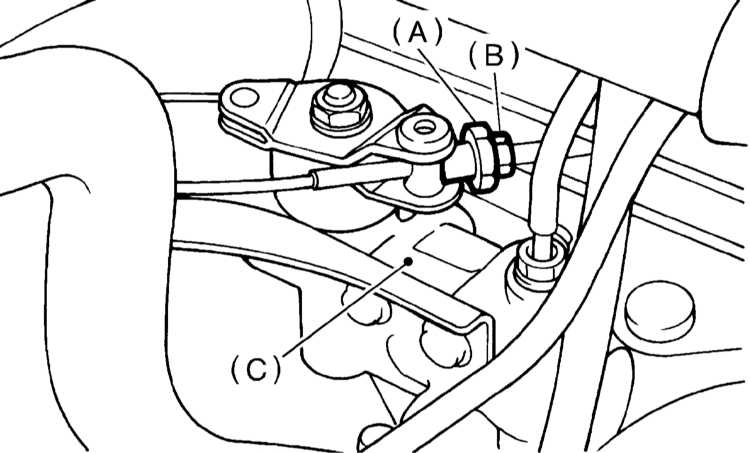

Конструкция привода клапана удержания давления (PHV) противооткатной
системы
|
А — Регулировочная гайка
В — Контргайка
|
С — PHV
|

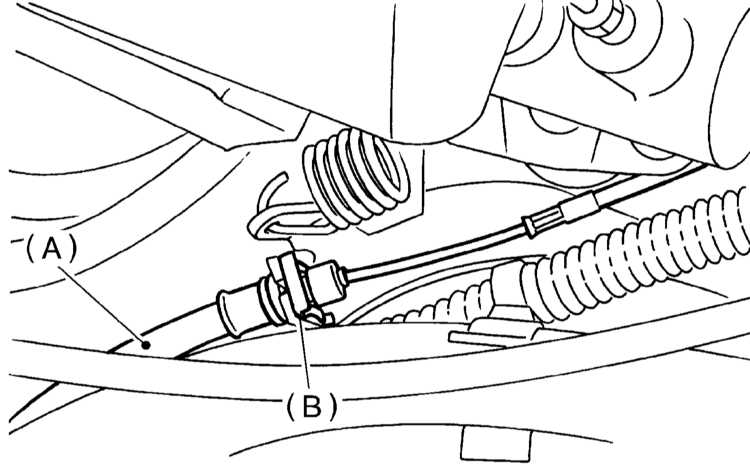

Местоположение фиксатора крепления приводного троса клапана удержания
давления (PHV)
|
А — Приводной трос
|
В — Фиксатор
|
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Взведите стояночный тормоз и подоприте колеса
противооткатными башмаками.
2. Отсоедините отрицательный провод от батареи.
|
|
Модели с РКПП
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите рулевую колонку (см. Главу Подвеска
и рулевое управление).
2. Отсоедините электропроводку от датчиков-выключателей
стоп-сигналов и сцепления (на моделях с темпостатом).
3. Снимите пружинные фиксаторы и извлеките пальцы крепления исполнительного
рычага к толкателю и исполнительному штоку.
4. Отдайте контрящую и регулировочную гайки привода клапана удержания
давления (PHV) противооткатной системы.
5. Снимите трос фиксатор и отсоедините от клапана PHV приводной
трос, - постарайтесь не повредить оболочку и сердечник тросовой
сборки.
|
6. Отпустите гайки крепления
главного цилиндра сцепления.
|
7. Отдайте болты и гайки крепления опорного кронштейна и снимите
сборку педалей ножного тормоза и сцепления.
|
|
Модели с АТ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите нижнюю секцию отделки панели приборов
(см. Главу
Кузов).
2. Извлеките палец крепления педали ножного тормоза к исполнительному
штоку сервопривода вакуумного усилителя.
3. Отсоедините электропроводку от датчика-выключателя стоп-сигналов.
|

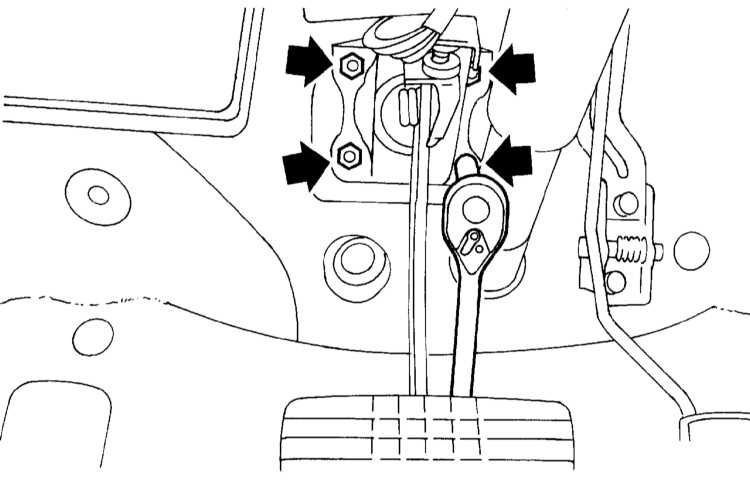

4. Отдайте два крепежных болта
и четыре гайки и снимите сборку педали ножного тормоза.
|
|
|
РАЗБОРКА
Модели с РКПП
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите датчик-выключатель стоп-сигналов (см.
Раздел
Снятие, проверка состояния, установка и регулировка датчика-выключателя стоп-сигналов).
2. Снимите педаль сцепления (см. Главу
Сцепление).
|
3. Снимите опорный кронштейн
главного цилиндра сцепления.
|
4. Извлеките осевые втулки с пружиной, снимите упор.
5. Снимите педаль ножного тормоза.
|
|
Модели с АТ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Снимите датчик-выключатель стоп-сигналов (см.
Раздел
Снятие, проверка состояния, установка и регулировка датчика-выключателя стоп-сигналов).
|

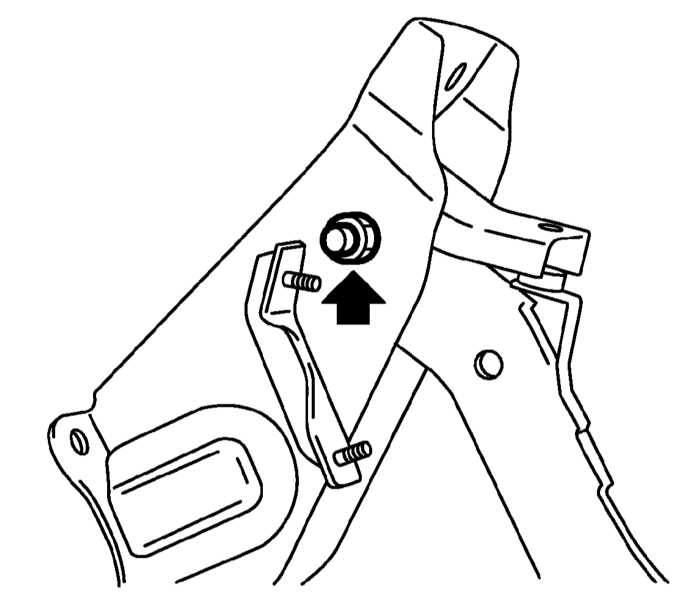

2. Отдайте крепежную гайку,
извлеките осевой болт и высвободите педаль из опорного кронштейна.
|
3. Извлеките осевые втулки с пружиной, снимите упор.
4. Снимите педаль ножного тормоза.
|
|
СБОРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Временно установите на кронштейн педали датчик-выключатель
стоп-сигналов.
2. Прочистите и смажьте осевое отверстие педали/педалей. Посадите
в педаль/педали осевые втулки.
3. Выровняйте педаль/педали в опорном кронштейне, установите возвратную
пружину и, - на моделях, оборудованных противооткатным устройством,
- пружину снижения усилия выжимания педали сцепления, затем установите
крепежный болт с дистанционной втулкой. Усилие затягивания гайки
осевого болта составляет 30 Нм.
|

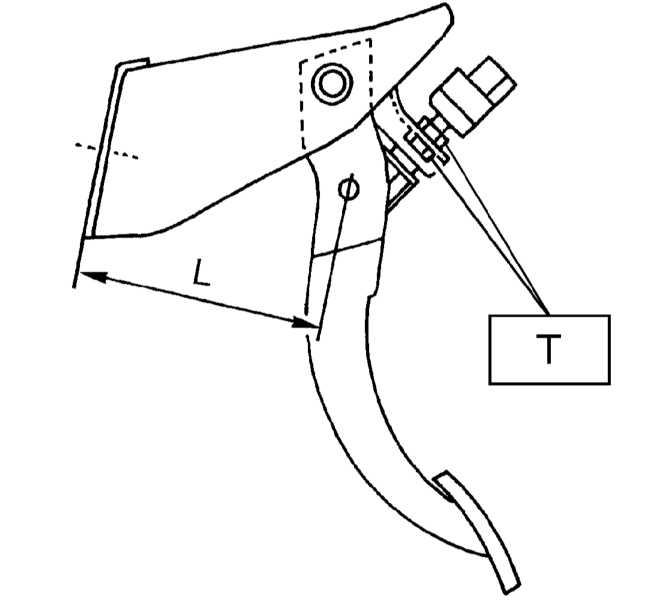

4. Регулируя посадку датчика-выключателя
стоп-сигналов, выставьте педаль в штатное положение относительно
фланца опорного кронштейна, затем окончательно затяните гайки
крепления датчика-выключателя с требуемым усилием.
Номинальная величина установочного размера, мм
L: 126.4
Усилия затягивания резьбовых соединений, Нм
Т: 8
|
|
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Установка производится в порядке, обратном порядку
демонтажа компонентов.
|
Пружинные фиксаторы крепежных
подлежат замене в обязательном порядке. В случае необходимости
замените фиксатор приводного троса клапана PHV, - не забудьте
надеть на наконечник тросовой сборки защитный чехол (модели
с РКПП и противооткатным устройством). Закончив установку,
произведите необходимые проверки и регулировки (см. ниже).
|
|
|
Проверка и регулировка

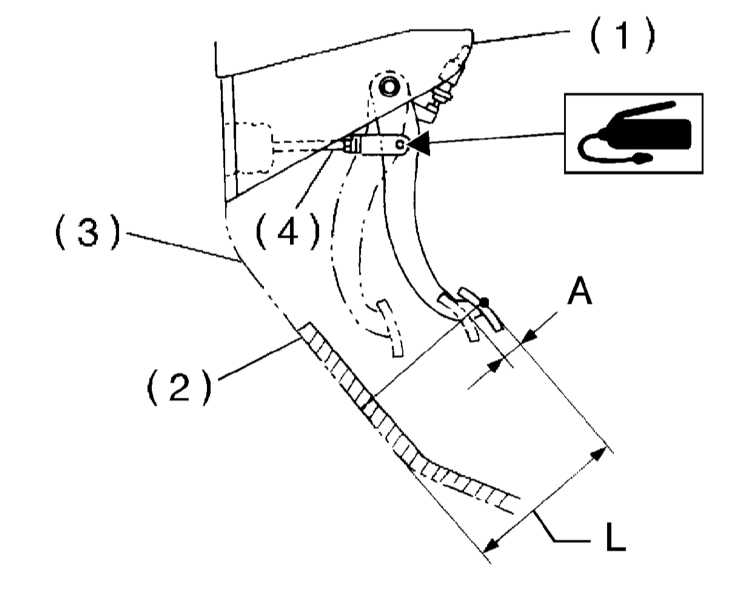

Проверка установочных параметров педали ножного тормоза
|
1 — Датчик-выключатель стоп-сигналов
2 — Ковровое покрытие
3 — Ножной упор
4 — Исполнительный шток вакуумного усилителя тормозов
Номинальные значения установочных
параметров, мм
|
Высота положения педали (L): 148
Величина свободного хода колодки (А) при выжимании с усилием 1 кГс: 1 ÷
3 мм
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|

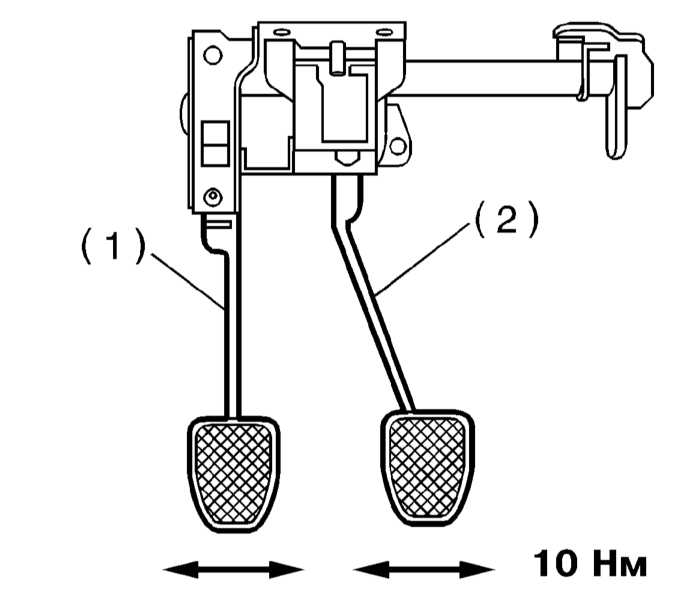

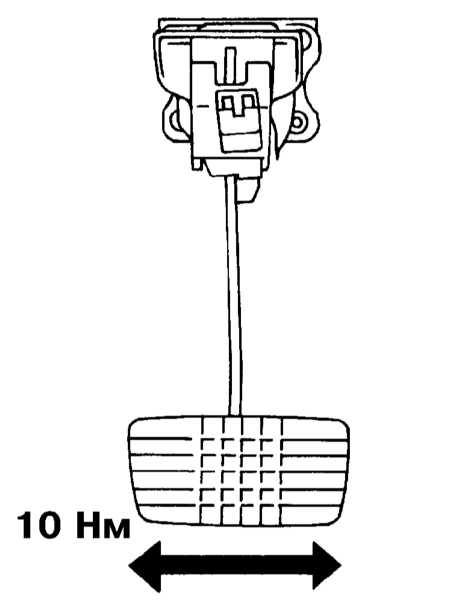

1. Определите величину люфта педали/педалей при
прикладывании бокового усилия в 1 кГс (10 Н). Если результат измерения
превышает максимальное допустимое значение (5.0 мм), замените осевые
втулки.
1 — Педаль сцепления
2 — Педаль ножного тормоза
2. Измерьте величины высоты положения педали (L) и свободного хода
колодки (А) при выжимании с усилием 1 кГс (10 Н). В случае необходимости
откорректируйте высоту положения педали путем корректировки длины
исполнительного штока тормозного усилителя.
|
|
|
|
