11.24 Снятие, проверка состояния и установка элементов тросового привода стояночного тормоза

Снятие, проверка состояния и установка элементов тросового привода стояночного тормоза

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаг взведения стояночного тормоза и отсоедините от него приводной трос (см. Раздел Снятие, установка, проверка состояния и регулировка рычага привода стояночного тормоза).
2. Снимите подушку заднего сиденья (см. Главу Кузов).
Снятие, проверка состояния и установка элементов тросового привода стояночного тормоза Subaru Legacy Outback

3. Отогните ковровое покрытие и снимите фиксаторы.

4. Снимите крышку уравнителя.
Снятие, проверка состояния и установка элементов тросового привода стояночного тормоза Subaru Legacy Outback

5. Отсоедините от уравнителя сердечники тросов.

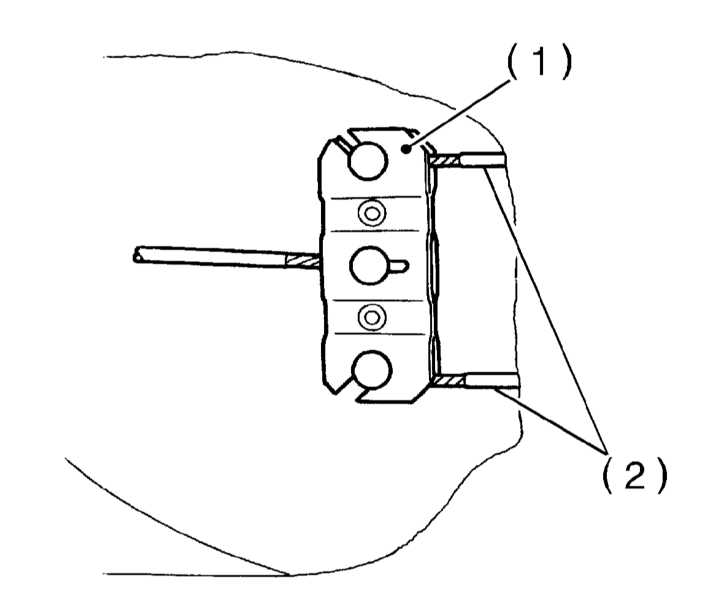

1 — Уравнитель
2 — Приводные тросы

6. Отсоедините приводные тросы от тормозных механизмов задних колес (см. Раздел Снятие, установка и регулировка механизма стояночного тормоза).
Снятие, проверка состояния и установка элементов тросового привода стояночного тормоза Subaru Legacy Outback

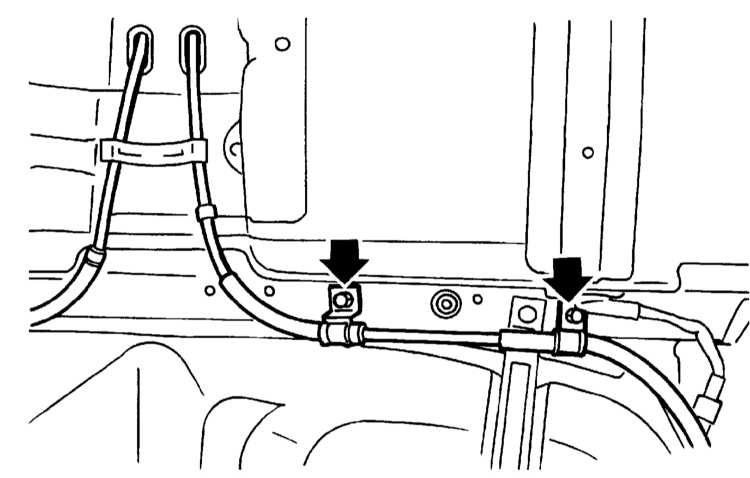

7. Выверните болты крепления промежуточных опорных кронштейнов приводных тросов на днище автомобиля.

8. Высвободите проходные втулки из задней панели пола и вытяните тросовые сборки через днище наружу.
9. Высвободите тросы из направляющих на рычагах задней подвески.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте снятые тросы на наличие признаков развития коррозии, заломов и прочих механических повреждений, оцените плавность хода сердечников в оболочках. Дефектные элементы замените.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы трос был пропущен в направляющий туннель, не забудьте произвести регулировку хода рычага (см. Раздел Снятие, установка, проверка состояния и регулировка рычага привода стояночного тормоза).
