11.35 Снятие, установка и проверка исправности функционирования гидромодулятора VDC
Снятие, установка и проверка исправности функционирования гидромодулятора
VDC

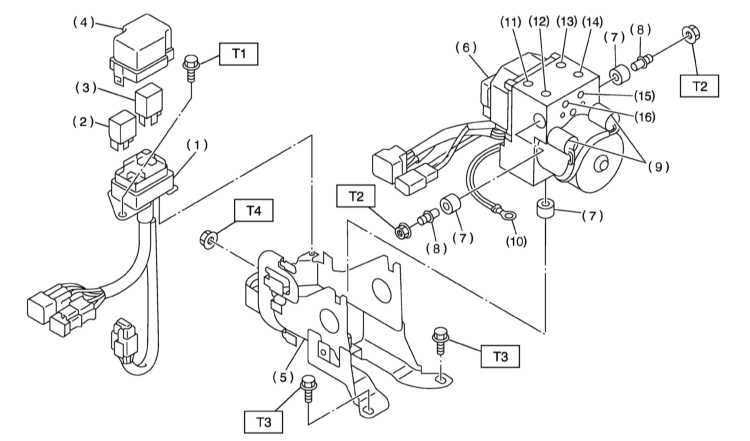

Детали установки гидромодулятора VDC
|
1 — Монтажный блок реле
2 — Реле электромотора
3 — Клапанное реле
4 — Крышка
5 — Опорный кронштейн
6 — Гидромодулятор
7 — Демпферная подушка
8 — Шпилька
9 — Датчик давления
10 — Клемма заземления
11 — Выходной порт левого переднего колеса
12 — Вторичный входной порт
13 — Выходной порт правого переднего колеса
|
14 — Первичны входной порт
15 — Выходной порт левого заднего колеса
16 — Выходной порт правого заднего колеса
Усилия затягивания резьбовых соединений, Нм
Т1: 13
Т2: 18
Т3: 33
Т4: 38
|
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Отсоедините отрицательный провод от батареи.
2. С целью обеспечения свободы доступа снимите воздухозаборник (см.
Раздел
Обслуживание компонентов впускного воздушного тракта Главы Системы охлаждения, отопления). |
|
Блок гидромодулятора
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
Гидромодулятор
VDC разборке и восстановительному ремонту не подлежит, - не
пытайтесь отпустить крепежные болты и гайки! Не стряхивайте
сборку гидромодулятора и переворачивайте ее вверх дном, не
допускайте попадания грязи в штуцерные разъемы!
|

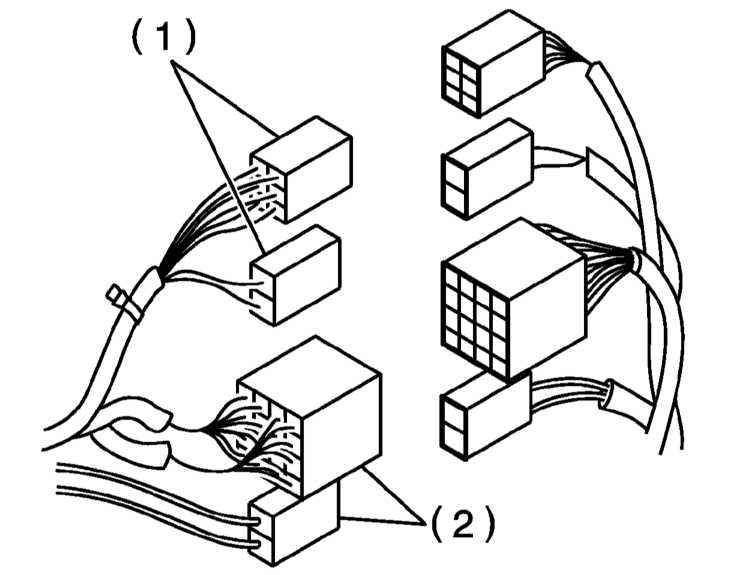

1. Отсоедините от сборки гидромодулятора электропроводку, - постарайтесь
не допустить попадания влаги на контактные клеммы.
2. Отпустите тросовый фиксатор.
3. Отсоедините от блока гидромодулятора гидравлические линии, -
концы отсоединяемых трубок оберните полиэтиленом с целью предотвращения
риска попадания гидравлической жидкости на окрашенные кузовные поверхности.
|

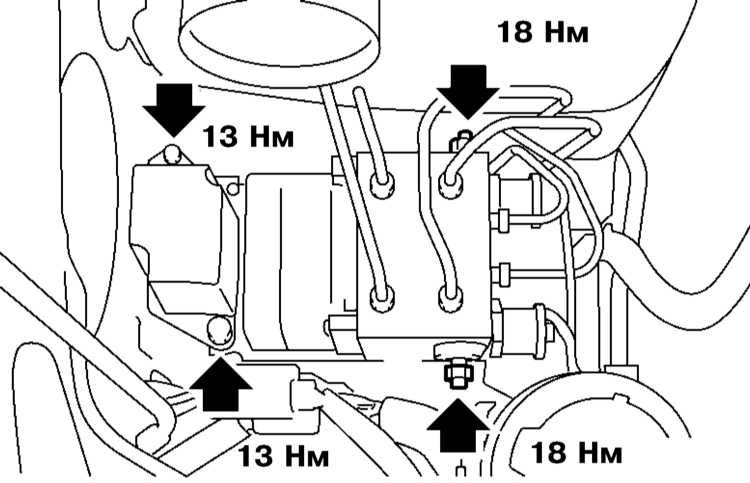

4. Отпустите крепежные гайки
и болт и извлеките гидромодулятор в сборе с опорным кронштейном
из двигательного отсека.
|
|
|
Монтажный блок реле
ПОРЯДОК ВЫПОЛНЕНИЯ
|
1. Отсоедините от монтажного блока электропроводку.
2. Отпустите тросовый фиксатор.
3. Отдайте крепежные гайки и снимите монтажный блок реле в сборе
с опорным кронштейном.
|
|
УСТАНОВКА
Гидромодулятор
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
Перед установкой нового
гидромодулятора смажьте болты крепления его к опорному кронштейну
(после их затягивания) защитным восковым покрытием типа Nippeco
LT или GB.
|
1. Установите сборку гидромодулятора на свое штатное место и затяните
крепежные гайки с требуемым усилием (18 Нм).
2. Подсоедините к кузову автомобиля шину заземления гидромодулятора,
- усилие затягивания болта крепления клеммы составляет 33 Нм.
3. Подсоедините гидравлические линии.
4. Зафиксируйте разъем электропроводки гидромодулятора в своем опорном
кронштейне, - проследите за правильностью совмещения сопрягаемых поверхностей.
|
5. Подсоедините электропроводку
к гидромодулятору.
|
6. Установите на место воздухозаборник (см. Главу
Системы питания и выпуска).
7. Подсоедините отрицательный провод к батарее.
8. Прокачайте тормозную систему (см. Раздел
Прокачка гидравлического тракта тормозной системы).
|
|
Монтажный блок реле
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Установка производится в порядке, обратном порядку
демонтажа компонентов. усилие затягивания крепежных болтов составляет
13 Нм. Проследите за правильностью подсоединения контактных разъемов
и надежностью их фиксации в опорном кронштейне.
|
|
ПРОВЕРКА
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
См. также Разделы
Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC и
Диагностика отказов VDC.
|
1. Проверьте правильность подсоединения и надежность фиксации контактных
разъемов.
2. Проверьте клапанное реле и реле электромотора на наличие признаков
обрыва или короткого замыкания.
3. Выполните проверку исправности функционирования гидромодулятора ABS (см.
Раздел Снятие, установка и проверка исправности
функционирования сборки модуля управления/гидромодулятора ABS),
- описание проверки последовательности срабатывания клапанов гидромодулятора
VDC см. в Разделе Проверка последовательности
срабатывания клапанов гидромодуляторов ABS и VDC. |
|
Проверка клапанного реле и реле электромотора гидромодулятора VDC
|
Состояние
|
Номера клемм
|
Номинальное значение сопротивления
|

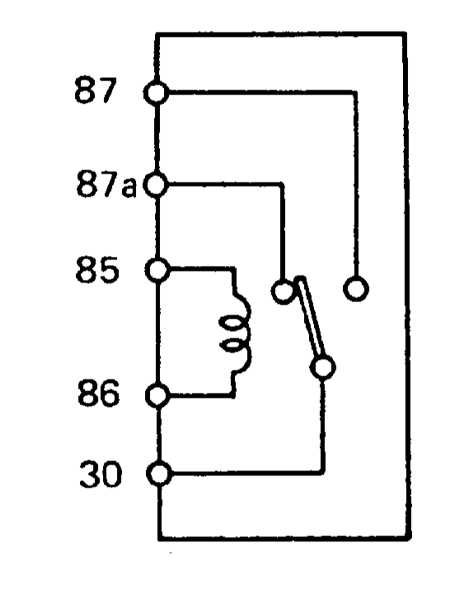

Схема подключения
|

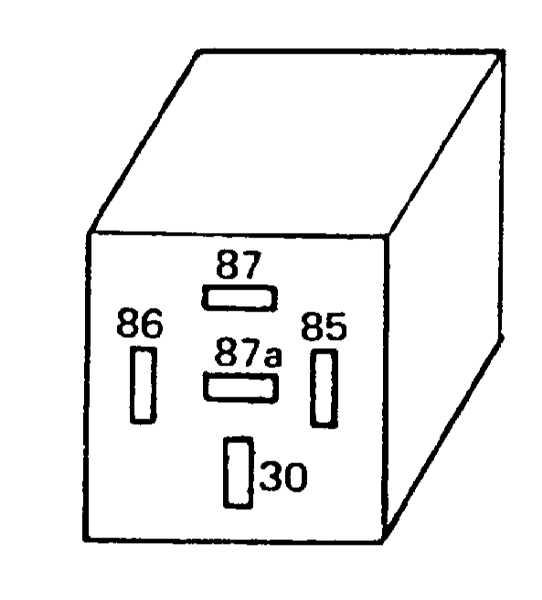

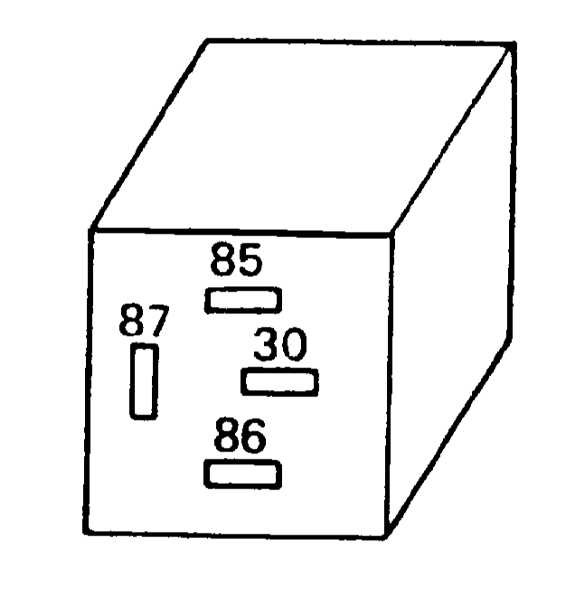

Идентификация клемм
|
Клапанное реле
|
Питание выключено
|
85 – 86
|
103 ± 10 Ом
|
|
|
30 – 87а
|
Менее 0.5 Ом
|
30 – 87
|
Более 1 МОм
|
Питание (12 В постоянного тока) подано на клеммы 85 и 86
|
30 – 87а
|
Более 1 МОм
|
30 – 87
|
Менее 0.5 Ом
|
Реле электромотора
|
Питание выключено
|
85 – 86
|
80 ± 10 Ом
|
|
|
30 – 87
|
Более 1 МОм
|
Питание (12 В постоянного тока) подано на клеммы 85 и 86
|
30 – 87
|
Менее 0.5 Ом
|
Проверка исправности функционирования гидромодулятора с помощью манометров
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Порядок выполнения проверки аналогичен описанному
в Разделе
Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS для гидромодулятора ABS с поправкой на отличие в нормативных
величинах давлений (см. Спецификации). Описание проверки последовательности
срабатывания клапанов гидромодулятора VDC см. в Разделе
Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC.
|
|
Проверка исправности функционирования гидромодулятора на испытательном
стенде
ПОРЯДОК ВЫПОЛНЕНИЯ
|
Порядок выполнения проверки аналогичен описанному
в Разделе
Снятие, установка и проверка исправности функционирования сборки модуля управления/гидромодулятора ABS для гидромодулятора ABS с поправкой на отличие в нормативных
величинах давлений (см. Спецификации). Описание проверки последовательности
срабатывания клапанов гидромодулятора VDC см. в Разделе
Проверка последовательности срабатывания клапанов гидромодуляторов ABS и VDC.
|
|
|
|
