4.5.16 Снятие, проверка состояния и установка маховика/приводного диска

Снятие, проверка состояния и установка маховика/приводного диска

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

border=

  Конструкция и принцип функционирования маховика подробно изложены в Главе Сцепление.

1. Снимите сборку трансмиссии.
2. На моделях с РКПП снимите сборку сцепления (см. Главу Сцепление).
Снятие, проверка состояния и установка маховика/приводного диска Subaru Legacy Outback

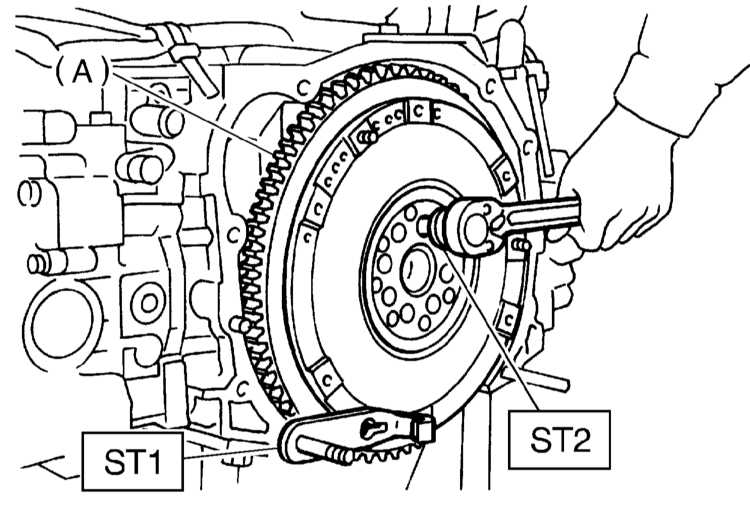

3. При помощи приспособления ST 498497100 заблокируйте коленчатый вал от проворачивания и, воспользовавшись головкой типа TORX PLUS (ST 499057000), выверните болты крепления маховика/приводного диска.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие, проверка состояния и установка маховика/приводного диска Subaru Legacy Outback

1. Визуально оцените состояние рабочей поверхности маховика и его зубчатого венца. В случае выявления дефектов замените сборку.

2. Проверьте плавность вращения шарикового подшипника, вращая его в упорном направлении.
3. При выявлении шумов или чрезмерного люфта замените маховик.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в порядке, обратном порядку демонтажа компонентов.
Снятие, проверка состояния и установка маховика/приводного диска Subaru Legacy Outback

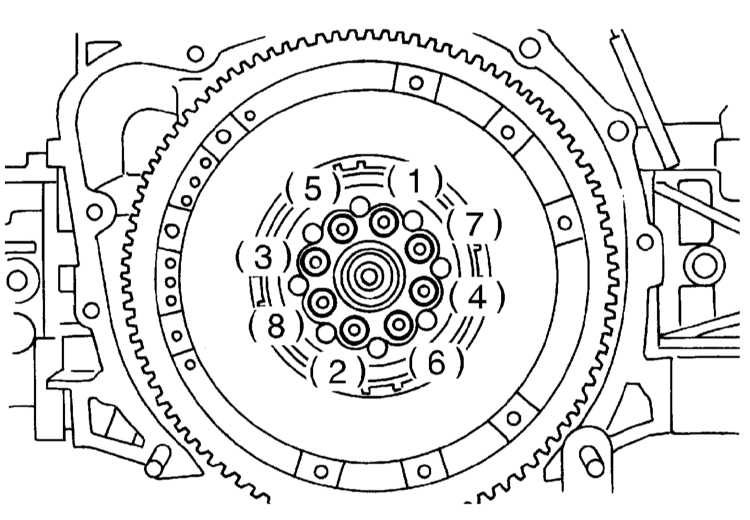

2. Затягивание болтов крепления маховика с требуемым усилием (72 Нм) следует производить в диагональном порядке.
