4.5.4 Снятие и установка передних крышек привода ГРМ

Снятие и установка передних крышек привода ГРМ

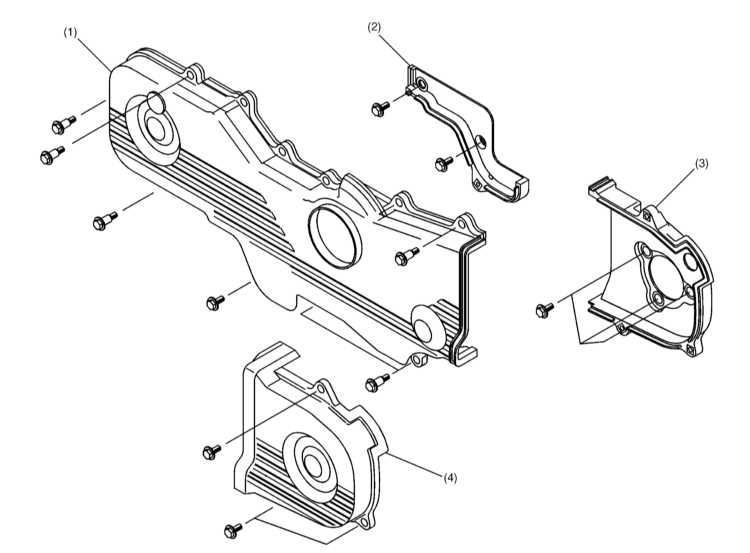

Детали установки крышек привода ГРМ

1 — Главная секция передней крышки
2 — Правая секция задней крышки

3 — Левая секция крышки №2
4 — Левая секция передней крышки

Общая информация

Детали установки крышек привода ГРМ показаны на иллюстрации.

Крышка привода ГРМ штампуется из легкой термостойкой пластмассы и в сочетании с герметизированными стыками с сопрягаемыми поверхностями блока цилиндров образует полностью закрытый кожух, эффективно защищающий находящиеся внутри него компоненты от попадания пыли и влаги.

Резиновые прокладки, установленные между блоком цилиндров и крышкой привода ГРМ, помимо функции герметизации, служат также для снижения уровня шумов и вибраций.

На передней крышке привода ГРМ нанесена опорная метка для проверки установки угла опережения зажигания.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите V-образный ремень привода вспомогательных агрегатов (см. Главу Текущее обслуживание).
2. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала).

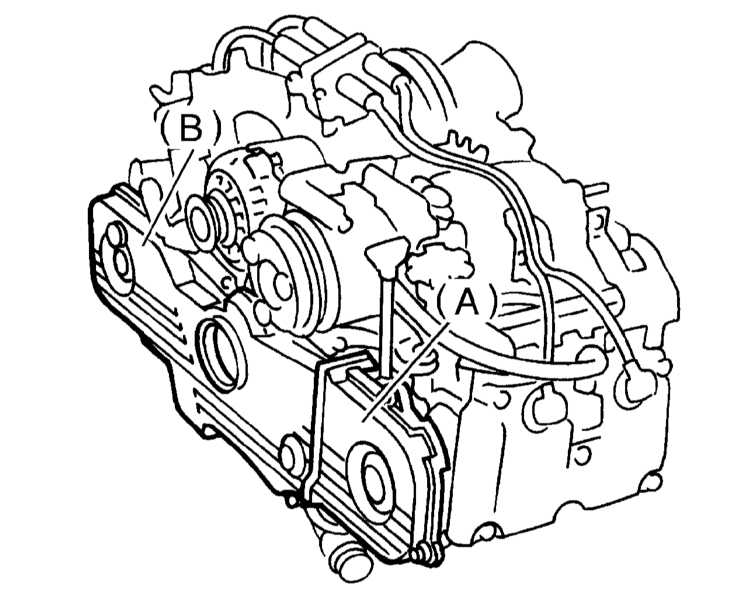

3. Выверните крепежные болты и снимите левую секцию передней крышки привода ГРМ.

1 — Левая секция
2 — Главная секция

4. Снимите главную секцию крышки привода ГРМ.
5. Проверьте состояние крышек и уплотнительных прокладок, в случае необходимости произведите соответствующие замены.
6. Установка производится в обратном порядке, - проследите, чтобы все крепежные болты были затянуты с требуемым усилием (5 Нм для обеих крышек).
