4.5.7 Снятие и установка зубчатого колеса коленчатого вала

Снятие и установка зубчатого колеса коленчатого вала

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите V-образный ремень (см. Главу Текущее обслуживание).
2. Снимите шкив коленчатого вала (см. Раздел Снятие и установка шкива коленчатого вала).
3. Снимите крышку приводного ремня ГРМ (см. Раздел Снятие и установка передних крышек привода ГРМ).
4. Снимите сборку ремня ГРМ (см. Раздел Снятие и установка ремня привода ГРМ, проверка состояния компонентов).
5. В случае необходимости снимите зубчатые колеса распределительных валов (см. Раздел Снятие, проверка состояния и установка зубчатых колес распределительных валов).

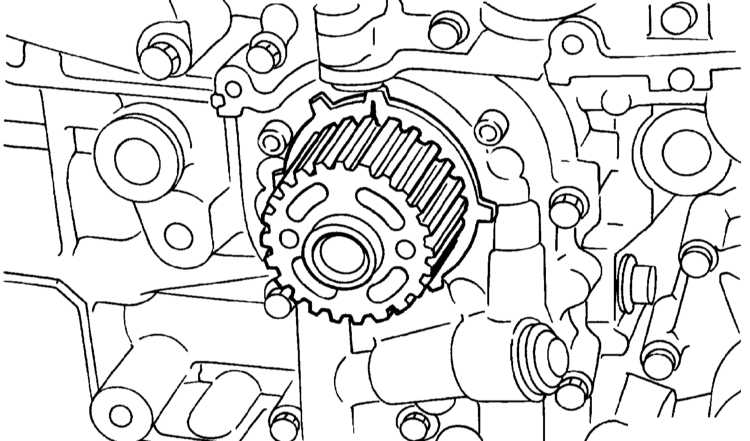

Снятие и установка зубчатого колеса коленчатого вала Subaru Legacy Outback

6. Снимите зубчатое колесо коленчатого вала.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте зубчатую поверхность колеса на наличие признаков износа и царапин.
2. Проверьте плотность посадки колеса на шпонке.
3. Оцените состояние риски датчика на зубчатом колесе коленчатого вала, в случае необходимости зачистите соответствующий участок поверхности.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы крепежные болты были затянуты с требуемым усилием.
